蝶阀安装示意图，安装说明图，蝶阀的准确安装方法对蝶阀密封性能，使用寿命都很大关系，本文介绍安装方法及细节注意事项。其中对夹蝶阀比法兰蝶阀安装方式相对复杂一点，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。对夹式阀门本身无法兰，是用双头螺栓将阀门连接在两管道法兰之间。
对夹式蝶阀配的法兰螺栓比较长，长度为“2倍法兰厚+阀门厚+2个螺母厚”，对夹式阀门本身无法兰；只要拆开螺栓螺母，那么阀门两端的管道都不能正常工作了。
法兰式配的螺栓比较短，长度为“2倍法兰厚+2个螺母厚”，即阀门本体法兰和管道上的法兰配对，由螺栓连接，螺母锁紧；当一端的法兰螺栓螺母被拆掉，并不影响另一端管道的正常运行。
本文主要介绍对夹式安装说明。
对夹式蝶阀结构简朴、体积小、分量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简朴，同时该阀门具有良好的流体控制特性。
一、对夹式蝶阀安装前说明：
1、安装开始操作前，用空气喷洗清除配管上的外物，配管内面用清水清洗干净。
2、仔细核对阀门使用情况是否与其性能规范相符；（温度、压力）
3、检查阀门通道及密封面是否有杂物，并及时清除；
4、开箱后阀门要及时安装，请勿随意松动阀门上的任何紧固螺钉或螺母；
5、对夹式蝶阀必须使用专用的蝶阀法兰片。
6、电动蝶阀可以安装在任意角度的管道上，为了维护方便建议不要倒置安装。
7、蝶阀法兰盘在安装时必须确保法兰面和密封橡胶对中，螺钉均匀拧紧，密封面必须贴合完整；如果浮现螺钉拧紧力度不均匀会浮现橡胶凸起卡住蝶板，或顶住蝶板造成阀杆处泄漏。
二、对夹式蝶阀安装步骤：
对夹式蝶阀的准确安装关系到蝶阀的密封程度，以及会不会泄露等问题，包括工况作业中的安全性，用户应对安装流程加以了解。

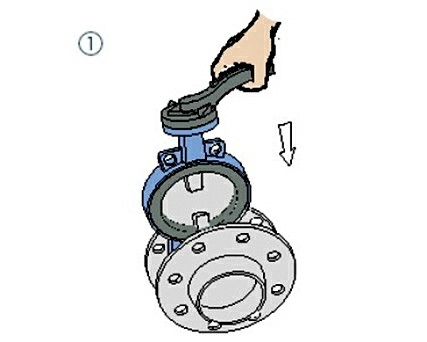

1、如所示，将阀门放置于预安装的两片法兰之间，注意螺栓孔要整齐对齐。

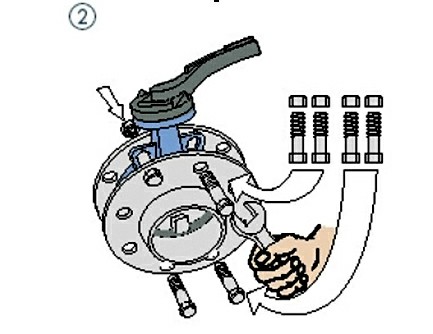

2、将四对螺栓螺母轻轻插入法兰孔，将螺母稍加拧紧以校正法兰面的平面度；

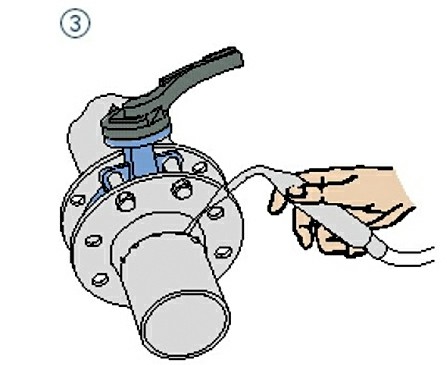

3、将法兰利用点焊固定于管道上；

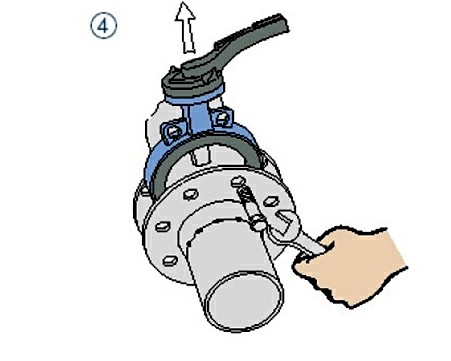

4、将阀门移出；

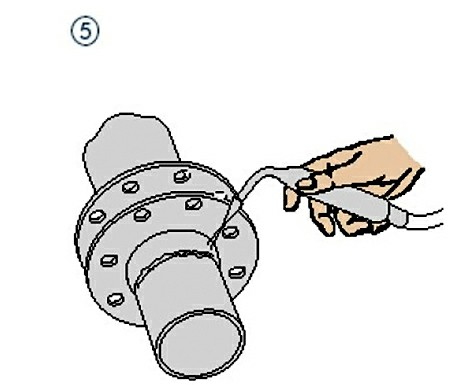

5、将法兰完全焊接固定在管道上；

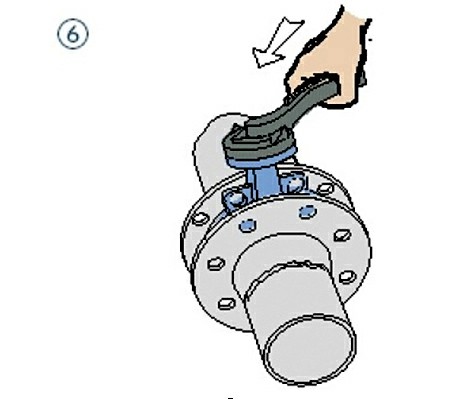

6、待焊口冷却后再安装阀门。保证阀门在法兰中有足够活动空间以防止阀门被损坏，并保证阀板有一定的开度；

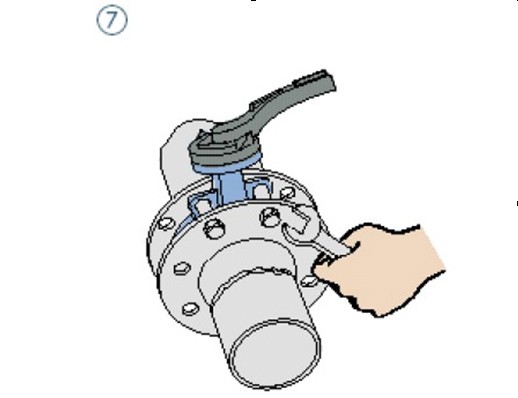

7、校正阀门位置并将四对螺栓拧紧，（注意不要拧得过紧）

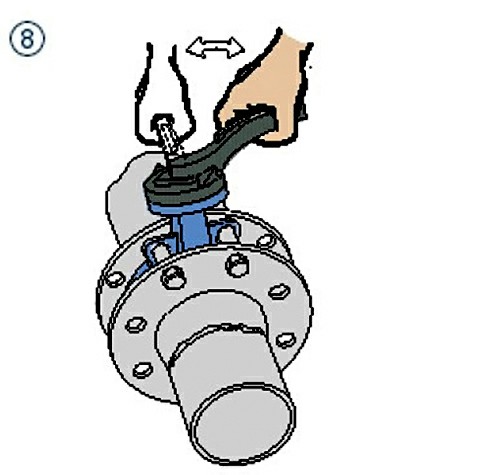

8、将阀门打开，保证阀板能自由开闭，然后使阀板轻微开启；

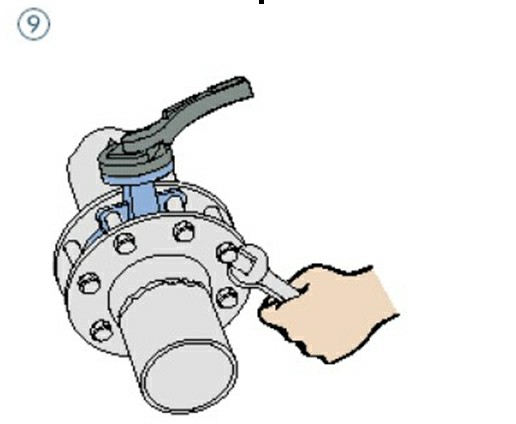

9、交叉均衡将所有螺母拧紧；

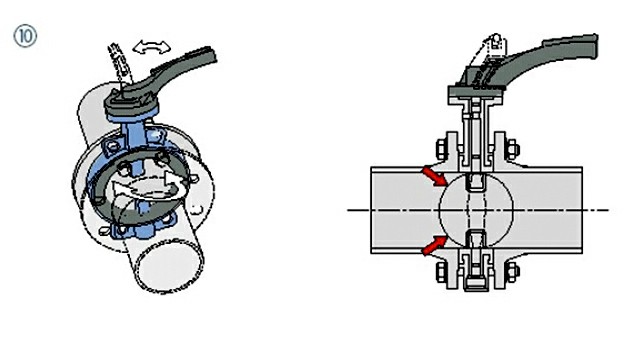

10、再次确认阀门能自由开闭，注意：确认阀板没有遇到管道。

对夹式蝶阀的安装首先在安装前要必须平放，切记不可随意的磕碰，在安装的时候将它拉制成安装的长度之后，在现场管道的设计当中，没有经过特殊的允许是不可以随意拆卸对夹式蝶阀，这是我们要在安装前知道的。同时大家还要知道，对夹式蝶阀可以安装在任意的位置，但对夹式蝶阀安装完成之后就需要沿线铺设蝶阀，对对夹式蝶阀做一个支架，而支架一旦做成之后，在用的时候就严格禁止将支架卸掉。
