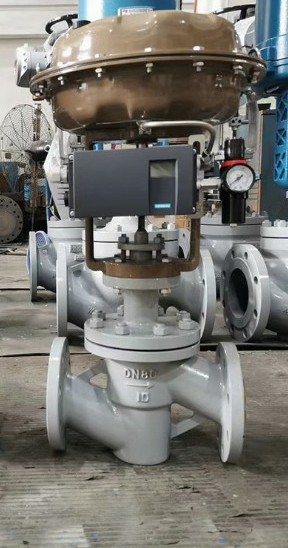

气动衬氟调节阀由衬氟阀体组件和线性气动多弹簧膜片执行器组成。气动执行器有两种操作模式：正向和反向。随着气源压力的增加，推杆从膜室伸出。这称为正向操作，与阀体组件一起工作以形成密封形式。随着气源压力升高，推杆缩回到膜室中。
气动衬氟调节阀是一种防腐直通式单座调节阀。与流体接触的内壁和阀门组件采用高压注塑工艺。氟衬里控制阀有腐蚀衬里。耐老化的聚全氟乙烯。丙烯(F46)用PTFE波纹管密封。气动调节阀广泛用于控制酸、碱等强腐蚀性介质、挥发性气体和液体。
气动衬氟调节阀安装程序
1、检查机器的所有部件是否损坏或松动。应测试阀门强度、密封性、泄漏和准确性。
2、安装前需要清洗管道，清洗阀门。入口处必须有足够的直管并装有过滤器。阀体与管道的法兰连接必须同轴。
3、安装地点需要人员和设备。考虑到操作方便，拆装方便。对于分量或振动，请使用支撑架。
5、介质流向必须与阀体流向一致。顶部的箭头指向同一方向。气源必须干燥无油。阀门应在环境温度为-20?+55℃的场所使用。
6、为了使自控系统失效或检修阀门，仍可延续生产，需加装旁通阀。旁通阀的流量特性和行程必须与原阀门选型相匹配。
7、调节阀填料密封是一种保护性二级密封。如果波纹管损坏，则不能用作填料密封阀。必须即将采取措施修理或更换波纹管。更换波纹管后，阀芯总成必须严格无泄漏，经认证后方可使用。

气动衬氟调节阀保养程序：
1、衬氟调节阀清洗：要清洗有害健康的介质，首先要了解其特性，然后选择相应的清洗方法。
2、衬氟调节阀拆卸：拆卸阀门时，要保护好阀座、阀芯、阀杆和推杆的加工面。
3、阀芯、阀座：密封面磨损小，可机加工修复。如果损坏严峻，则需要更换。
4、阀杆：表面损坏，只能更换新的。
5、推杆和导套密封面损坏：需要更换反作用执行器，准确修理后才干使用正执行器。
6、压缩弹簧：如果仍有裂纹或其他影响强度的缺陷，则需要更换。
7、易损件：填料、垫圈、O形圈。所有这些在每次大修时都会更换。应检查隔膜是否有破裂、老化和腐蚀的迹象。测试结果决定是否更换，但隔膜的使用寿命通常更长，为2-3年。
8、气动衬氟调节阀在装配时，注意对中。螺栓应对角拧紧，滑块应润滑。组装完成后，应按照产品的出厂测试项目方法进行调试。在此期间，填料压紧力、阀芯关闭位置和阀门定位器可以精确调整。
