讲解三种自力式调节阀的工作原理
自力式调节阀用于工业自动化过程控制领域，用于调节介质流量、压力、温度和液位等工艺参数。阀门开度根据自动化系统的控制信号自动调节，可调节介质流量、压力、温度和液位。下面分别讲述自力式温度调节阀（加热型）、自力式温度调节阀（冷却型）自力式流量调节阀的工作原理。
自力式温度调节阀工作原理（加热型）
温度调节阀是根据液体不可压缩和热胀冷缩的原理工作的。
加热是一个自动温度调节阀。当被控对象的温度低于设定温度时，温度阀内的液体收缩，作用在执行器推杆上的力减小。增加蒸汽或热油等热介质的流量，使被控对象温度升高，关闭阀门，直到被控对象温度达到设定值，关闭阀门，再关闭被控对象。待控制的温度随着升高温度的物体下降而恒定，阀门再次打开，加热介质重新进入换热器，温度再次升高。阀门开度与被控对象的实际温度与设定温度的差值有关。
自力式温度调节阀工作原理（冷却型）
冷却用自力式温度调节阀工作原理可参照加热用自力式温度调节阀。与在执行器和弹簧和温度关闭阀的作用下关闭的阀门不同，制冷剂体通过阀体。阀体主要用于控制冷却系统的温度。

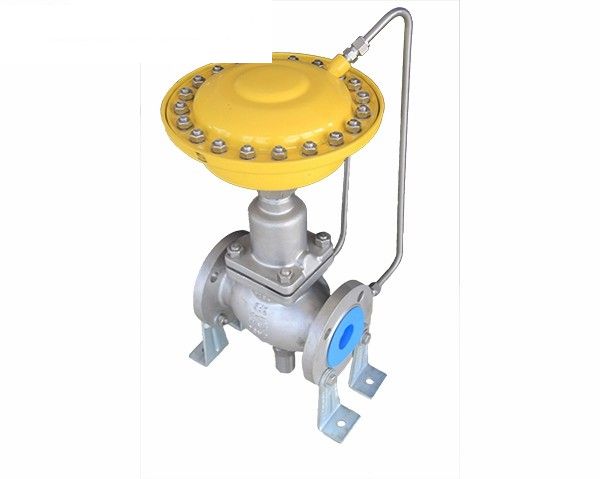

自力式流量调节阀工作原理
控制介质输入阀门后，阀门前压力P1经控制管路输入下膜室，后压力Ps为由节流阀输入，被挤压的东西输入到上膜室P1和Ps。△Ps=P1-Ps之差称为有效压力。膜片P1产生的推力与膜片Ps产生的推力之差与弹簧反作用力平衡，决定了阀芯与阀座的相对位置，从而决定了通过阀芯的流量。阀门。随着通过阀门的流量增加，即△Ps增加。结果，P1和Ps分别作用于下膜室和上膜室，使阀芯向阀座挪移，从而改变阀间的流通面积。阀芯和阀座增加Ps，除了增加Ps对膜片的推力外，弹簧反作用力和P1对膜片的推力在新的位置平衡，达到控制流量的目的。相反，也可以这样说。
