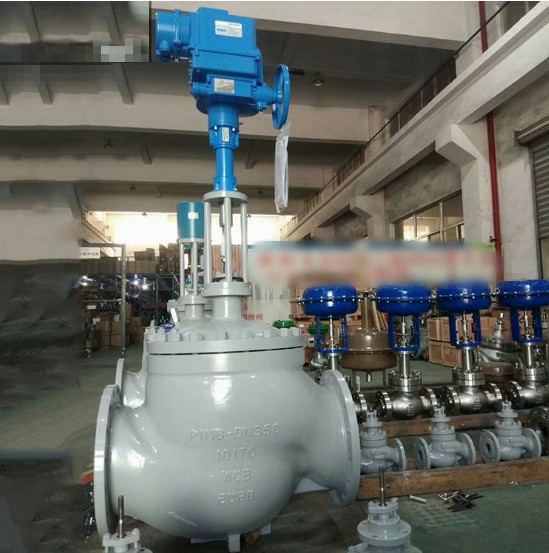

电动比例调节阀由电动执行机构和阀体组成装配执行单元。电动比例调节阀广泛应用于工业自动化生产过程控制领域。
电动比例调节阀的工作原理电动比例调节阀的工作原理控制原理
电动比例调节阀是由电动执行机构和阀体组成的装配执行单元。其中，电动执行器的电源普通为AC220V或AC380V，常用的控制信号为4～20mA，也有0～10V等弱点信号系统。电动执行器内置伺服控制器，将电流信号（或电压信号）转换为电机的角度运动信号，再由电机带动齿轮和蜗杆带动蜗轮，降低驱动输出。去做。实现了0-90°局部旋转运动的阀杆和角度行程控制调节功能。

电动比例调节阀工作原理电气原理
电动比例调节阀电动部分工作状态反馈：电机驱动齿轮传递给电动控制部分副轴齿轮驱动三变量阀A连接滑动用于输出定位信号阻值的电位器，电源线由3根线和2组限位开关组成（全开、全闭、公共线）
电动比例调节阀的作用
电动调节阀适用于各种工业自动化过程控制计算机。控制系统(DCS)与系统和测量设备一起构成了一个自动控制器，用于调节流量、温度和压力等工艺参数。主要应用领域：工业自动化生产过程控制领域。例如：石油化工炼油、管道原油输送、电厂汽轮机冷却、润滑油供应、燃烧气流调节、液体输送切断、开关、流量控制，以及环保污水处理中的其他工业自动化控制过程控制。
