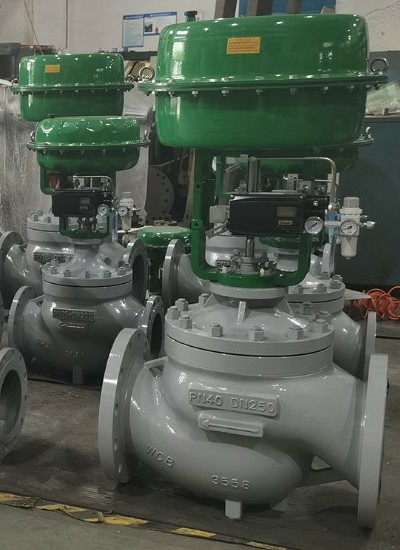

气动套筒调节阀由多弹簧气动隔膜执行器和顶部导向直通式低流阻单座阀组成。结构紧凑，分量轻，动作敏捷，S流线型流体通道，压降损失小，阀门电容大，流量特性准确，电动气动阀门定位或气动阀门定位实现过程中的流体介质管道，气动调节阀被广泛使用精确控制气体、液体、蒸汽和其他介质的压力、流量、温度和液位等工艺参数，以保持规定值。

气动套筒调节阀的结构特点
1、ZJHM气动套筒调节阀是自动控制系统设备的执行单元，采用电动气动阀门定位器，以电信号和压缩空气为动力，控制系统接受输入0-10mADC或4-20mADC电流信号，调节器将压缩空气转换成气源压力信号输入输出，实现分程控制（段幅信号），从而实现阀门开度修正过程中工艺参数的精确调节和控制流体
2、ZJHM气动套筒调节阀可根据工况分为；
正作用：气闭式-常开型（当信号压力增大时阀位向下位移）《B型》
反作用：气开式-常闭型（当信号压力增大时阀位向上位移）《K型》
3、气动套筒调节阀采用平衡阀芯，运行平稳，不平衡力小，适用于工作场所阀门前后压差大，泄漏稍大。
4、直通式低流阻套筒阀阀芯采用压力平衡阀芯（双密封面或单密封面）结构，阀芯为圆柱形，通过精密加工开具特定特性的窗孔。由于套筒采用内圆导向和顶部导向，阀杆上的不平衡力小，运行平稳，性能也好，是一种力平衡型的调节阀。适用于阀门前端与后端压差较大的场合。阀芯导向套筒侧，减少因涡流冲击引起的振动，具有噪音低、汽蚀闪络效应小、使用寿命长等长处。但
调节阀阀座泄漏率略高于单座阀。
5、通过改变阀芯形状的设计，不同的阀芯窗孔形状会得到不同流量特性值：等百分比（对数）性、直线性。
