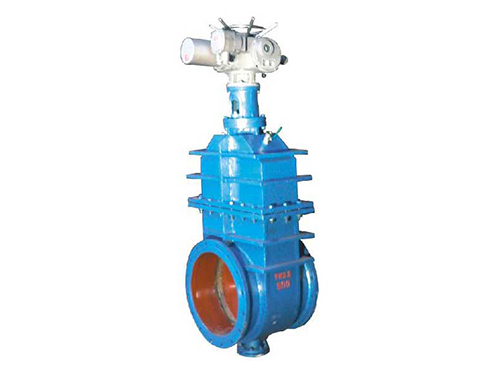

(SF)SYZ948W-2.5C 水封暗杆平行双闸板燃气紧急切断阀

(SF)SYZ948W-2.5C 水封暗杆平行双闸板燃气紧急切断阀用途:

水封平行双闸板燃气紧急切断阀,适合介质为:高炉煤气、焦炉煤气、发生炉煤气、水煤气、油煤气灯各种污煤气,及液化气、天然气、矿井瓦斯气灯洁净煤气。主要用于煤制气、冶金、焦化等行业的制气和城市煤气输配管网上。

(SF)SYZ948W-2.5C 水封暗杆平行双闸板燃气紧急切断阀主要特点及性能:

1、阀杆采用双螺牙大导程螺纹传动,电动装置采用36r/min输出转速能实现紧急快速启闭,开启速度是通用闸阀的2-3倍。

2、阀门切断关闭时,阀杆旋转通过阀杆螺母推动斧式顶楔经锲块作用力,使平行双闸板沿着水平方向左右分开,产生巨大挤压力使闸板密封面紧密压紧,达到阀门关闭状态,阀门圈关闭状态时,阀体内腔由入水口注满自来水增加内腔阀板压力,使平行屏闸板密封性能更紧密可靠,有效保障了阀体出口端燃气零泄漏。

3、阀门内壁采用内循环恒温系统,使阀门适用温度范围更广(-20°C~425°C),避免温度≦0°C,阀体全关闭注水状态下结冰膨胀,避免温度过高或过低阀体热胀冷缩变形,破坏阀体内部结构及密封性能。

4、阀门采用导轨滚轴结构,可有效防止闸板与阀体产生摩擦,避免内腔不洁净燃气爆炸,另该结构使阀门安装角度及方式更灵活,可卧式、侧式及倾斜安装。

5、阀门底部设有排污口及配套排污阀门,当水封燃气闸阀开启前,应先将该排污阀门打开,便于将内腔水及污垢杂志排尽,随后关闭排污阀门,开启闸板安全通气。

6、水封平行双闸板燃气紧急切断阀,主要分为弹性密封系列YSZ□44X/F-2.5C,硬密封系列YSZ□44W/Y/H-2.5C.

(1)弹性密封系列YSZ□44X/F-2.5C主要特点有:内部结构采用单斧式顶楔,阀门开启闸板提升时,顶楔上移,平行双闸板在高强弹簧收缩牵引作用力下自动合拢,阀体及闸板密封面自动分离,沿导轨滚轴方向位移避免弹性密封面磨损擦伤;阀门关闭时,同等原理弹性密封面在完全没有摩擦过程中,阀杆推动斧式顶楔到达底部,经闸板锲块的作用左右水平分开压紧密封面;该系列阀门温度适用于-20°C~120°C范围。

(2)硬密封系列YSZ□44W/Y/H-2.5C主要特点有:内部结构采用四根斧柱式顶楔,平行双闸板通过高强弹簧及闸板限位拉条紧密贴紧阀体密封面,密封面加工采用研磨工艺,闸板在相对位移过程是切除污垢及滑动密封过程,密封及安全性能可靠;关启过程中能自动铲除密封面污垢,保持严密的密封,阀门关闭时,阀杆推动平行双闸板上四根斧柱式顶楔到达底部,经底部阀体锲块的作用产生,左右水平作用力,压紧密封面;阀门开启闸板提升时四根斧柱式顶楔离开阀体锲块,顶楔产生的左右水平作用力消失,闸板于阀体在高强弹簧及阀杆提升作用力下相对滑动位移,自动切除污垢;该系列阀门温度适用于-20°C~425°C范围。

7、平行式双闸板一般通过顶楔产生密封力,密封面相对位移小,不易擦伤。

8、明杆闸阀的阀杆带动闸板一起升降,阀杆上的传动螺纹在阀体外部,因此,可根据阀杆的运动方向和位置、直观地判断闸板启闭和位置,而且传动螺纹便于润滑和不受流体腐蚀,但它要求有较大的安装空间。

(SF)SYZ948W-2.5C 水封暗杆平行双闸板燃气紧急切断阀性能规范

公称压力 PN 0.25
试验压力 强度 0.6
密封 0.38
