电磁液动双速自闭闸阀的工作原理

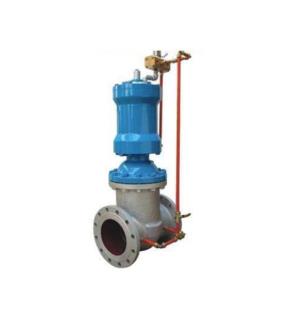

HZ145T电磁液动双速自闭闸阀经济效益及用途简介:

为避免给排水管网中水锤危害和减少水头损失,节约电能和减轻工人劳动强度,我厂根据北京市政设计院资料,经多年的试产销和局部修改,使该阀性能更趋完善。

该阀安装于各级泵站,取消机泵组常设的止回阀,电动闸阀,水锺消除器,在电控设备的配合使用下,可实现自控,远控和集中控制,并可实现泵阀操作一体化,同时该阀能在电网事故停电时自动关闭。与手动,电动阀相比,具有密封性好,安全可靠,使用寿命长,维修方便,无噪音,无污染等特点,由于阀门关闭过程为先快后慢故能消除停泵关阀水锤过压,确保管网设备安全运行。

由于取消了止回阀等设备,因此大大减少了水头损失,如使用一台 DN500双速阀,当管道内流速为2m/s时,每年可节电2万度左右,其节电值大于该阀价值,所以该阀是能节电,节资,安全,省力的先进设备。

HZ145T电磁液动双速自闭闸阀技术参数及性能:

体部分

型 号

HZ145T-1.0

HZ141H - 1.6

公称压力( Mpa )

1.0

1.6

密封试验压力( Mpa )

1.0

1.6

强度试验压力( Mpa )

1.5

2.4

工作温度

常 温

工作介质

水,油

驱动介质

清水,油,气(用气时订货请注明)

驱动压力

≥ 0.7倍于管道实际压力(不得低于0.2 Mpa )

启闭时间(全行程)

45 秒左右 ( 驱动压力为 0.3 Mpa 时 ) 压力低耗时长

压力高耗时短

慢关时间

15~25 秒可调 通径大 , 时间长

通径小 , 时间短

线圈电压

直流 24-26V( 稳压电源输入电压 : 交流 220V)

型 号

HZ141H-2.5

公称压力 (Mpa)

2.5

密封试验压力 (Mpa)

2.5

强度试验压力 (Mpa)

3.7

工作介质及温度

常温。水,油

驱动介质

清水,油,气(用气时订货请注明)

驱动压力

≥ 0.7倍于管道实际压力

理想快关速度

15-30mm/s( 与驱动压力无关 )

全程关闭速度

20-45 秒 ( 当快关速度为 20 mm/s 时 )

慢关时间

15-25 秒可调 口径大 , 时间长

口径小 , 时间短

线圈电压

直流 24V-26V( 稳压器输入电源 : 交流 220V)


本阀门制造符合 Q/TF002-97 液动阀门和 Q/TFC001-97 换向阀之规定 .

HZ145T电磁液动双速自闭闸阀结构示意及其主要零件表

零件名称

材料

阀体,阀板,液压缸,缸座,缸盖,活塞板

HT200 ZG270 - 500

QT400 - 15

电磁换向阀

H62 / HT200

活塞轴,导杆

不锈钢

活塞密封件(皮碗)

防水皮革

Y 型, O 型密封圈

耐油橡胶

HZ145T电磁液动双速自闭闸阀操作方法及工作原理

开机

水泵电机通电 4 - 6 秒钟后,电磁换向阀通电,驱动介质由电磁阀的 P 孔经 A 2 孔进入液压缸下腔,在压力作用下推动活塞,从而带动闸板上行,同时缸上腔废介质由 A 1 孔返回电磁阀,经 N 1 孔排出,阀门动作为先慢后快地开启。

停机

电磁阀断电,介质在换向阀体内自动改变流向,介质由 A 1 孔经节流阀进入液压缸上腔,推动活塞下行,缸下腔的废介质经 A 2 孔返回电磁阀,由 N 2 孔排出,阀门此时处于快关过程,当闸板下行到某个位置时节流阀进入工作状态,使阀门此时处于慢关时间内,此时的阀门工况,则可降低和消除管网内的水锤过压。在阀门慢关过程中限位套推动附设的行程开关,可使水泵电机自动断电。

当驱动介质为外部动力源时 , 请按主管道内实际工作压力的 70%-100%

配备 , 否则阀门工作不可靠。

HZ145T电磁液动双速自闭闸阀维护保养及安装调试注意事项:

运输和储存期间,阀门应处于关闭状态,长期存放的阀门需定期检查

清除表面污垢刷防锈漆。

库存半年的阀门,在安装前应接上 0.4 - 1Mpa 压力源试运行数次,确

定无问题时再安装,本产品出厂时已基本调好,安装时请不要解体,配供的

电磁阀可安装在适当位置,该换向阀的安装和使用请阅“电磁换向阀说明

书"。

限位套是防止驱动介质突然增压太大时将闸板关闭过紧,造成开启困

难而设的限位装置,请勿随便松动,阀门在使用中如出现关闭不严,请适当

将此套向上调,然后紧固螺母。

当双速阀电路与水泵电机联网时,在水泵电机断电后,水泵返转数如

过多则将行程开关的滚轮位置适当往下调,以延后水泵电机断电时间。

5 ,件 11 连接板位置的变动,可以改变慢关开始点。往上调,慢关开始点为延后,往下调,慢关开始点为提前。件 5 调节螺栓主要为慢关时间量的微调件,将调节螺栓顺时针旋转,为延长慢关时间,将调节螺栓逆时针旋转为缩短慢关时间。件 11 , 5 两件出厂时已基本调好,适用于主管线 10 公里以内,如超过 10 公里,请将件 11 连接板的位置适当往下调,但不得超过件 8 顶杆的zui大压缩量。

HZ145T电磁液动双速自闭闸阀主要外型尺寸及驱动介质接管螺纹:见表一,表二,表三。

  HZ145T -                          10 表一

通径

DN

D

D 1

Z

Ф

H

H 1

L

管径

G

质量

Kg

备注

100

220

180

8

19

840

940

229

1/2

95



150

285

240

8

23

940

1090

267

1/2

125



200

340

295

8

23

1040

1240

292

1/2

175



250

395

350

12

23

1140

1390

330

1/2

235



300

445

400

12

23

1240

1540

356

1

400



350

505

460

16

23

1360

1710

381

1

450



400

565

515

16

28

1490

1890

406



620



500

670

620

20

28

1700

2200

457



1005



600

780

725

20

31

2060

2660

508

2

1590



700

895

840

24

31

2970

3670

610

2

1680



800

1015

950

24

34

3410

4210

660

2

1800


 法兰连接尺寸 D1,Z,Ф,符合GB/T17241.6-1998,结构长度按 GB12221.89
  HZ141H-1.6                           表二

通径

DN

D

D 1

Z

Ф

H

H 1

L

管径

G

质量

Kg

备注

100

220

180

8

19

840

940

229

1/2

100



150

285

240

8

23

940

1090

267

1/2

125



200

340

295

12

23

1040

1240

292

1/2

190



250

405

355

12

28

150

1400

330

1/2

250



300

460

410

12

28

1290

1590

356

1

425



350

520

470

16

28

1450

1800

381

1

600



400

580

525

16

31

1610

2010

406

1

780



500

715

650

20

34

1875

2370

457

1

1040



600

840

770

20

37

2175

2770

508



1640



700

910

840

24

37

2275

2870

610



1790



800

1025

950

24

40

2400

3020

660



1920


 法兰连接尺寸 D1,Z,Ф,符合GB/T17241.6-1998,结构长度按JB12221-89
  HZ141H-2.5                           表三

通径

DN

D

D 1

Z

Ф

H

H 1

L

管径

G

质量

Kg


100

230

190

8

23

790

890

300

1/2

110


150

300

250

8

25

885

1035

350

1/2

130


200

360

310

12

25

1090

1290

400

1/2

200


250

425

370

12

30

1207

1457

450

1/2

270


300

485

430

16

30

1347

1647

500

1/2

450


350

550

490

16

34

1525

1875

550

1/2

750


400

610

550

16

34

1850

2250

600

1/2

900


500

730

660

20

41

2000

2500

700

1/2

1150


600

840

770

20

41

2200

2800

800

1/2

1800



阀体结构长度按 GB12221-89, 法兰连接尺寸按 JB/T79.1-94 系列 2 之规定。
HZ145T电磁液动双速自闭闸阀可能发生故障及排除方法:

故障现象

原 因

排 除 方 法

活塞不动作

或不灵活

电磁阀故障

见换向阀说明书

驱动介质压力过低

提高压力

活塞副密封不良

更换皮碗或 O 型圈

阀门关闭不严

阀体沟槽内有杂物,限位不合理

清除杂物,限位套往上调

密封外泄漏

螺栓松动

紧固螺栓

密封面有杂物或损伤

清除杂物,更换 Y 型密封

圈或平垫等。
