  • 所属系列:
  • 产品名称:
  • 产品型号:
  • 关键字标签:
  • 浏览次数:
  • 球阀

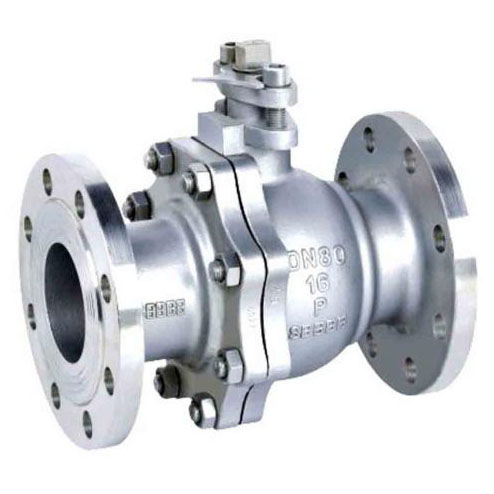

  • 法兰式不锈钢球阀
  • Q41F
  • Q41F法兰式不锈钢球阀
  • 712
上一个:对夹式球阀  下一个:衬氟放料球阀

我们一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多法兰式不锈钢球阀相关产品信息,欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务,奇众为你创造更多价值!

法兰式不锈钢球阀Q41F只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气过氧化氢,甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。 本类阀门在管道中一般应当水平安装。

法兰式不锈钢球阀Q41F产品特征

公称压力:1.6-4.0MPa

适用温度范围:-20~232℃~350℃

适用介质:水、油、气体某些腐蚀性液体

法兰式不锈钢球阀Q41F主要零件材料

适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片、填料
水、蒸汽、油品

Q41F-16C

Q41F-25C

Q41F-40C

A105、45 1Cr18/1Cr18Ni9Ti 不锈钢SS304

聚四氟乙烯PTFE

增强聚四氟乙烯

VUILUK PTFE

对位聚苯PPL

聚四氟乙烯PTFE

对位聚苯PPL

硝酸类

Q41F-16P

Q41F-25P

Q41F-40P

SS304/1Cr18Ni9Ti SS304/1Cr18Ni9Ti
醋酸类

Q41F-16R

Q41F-25R

Q41F-40R

SS316/1Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti
法兰式不锈钢球阀Q41F用于Class150~Class1500、PN16~PN100、JIS10K~JIS20K的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质

法兰式不锈钢球阀Q41F产品特点 1、在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过 2、球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀截止阀比较、球阀体积小、重量轻,便于管道安装

法兰式不锈钢球阀性能参数

型号 Q41F-16C Q41F-16P
工作压力(MPa) 1.6
适用温度(℃) ≤180
适用介质 水、蒸汽、油品 弱腐蚀性介质
材料 阀体、阀盖 碳素钢铸钢 铬镍系不锈钢
球体、阀杆 铬/铬镍/铬镍钼系不锈钢 铬镍系不锈钢
密封圈 柔性石墨垫圈/316+柔性石墨垫圈
填料 聚四氟乙烯

法兰式不锈钢球阀Q41F产品采用标准
1、设计制造造GB12235-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按APID.598

上海奇众阀门订货须知: 我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的法兰式不锈钢球阀产品,请您根据法兰式不锈钢球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界领先的阀门制造商。
