补偿式调节半球阀DY6100系列在以引进德国先进技术为基础，经消化、提高的高科技更新换代产品，为提高我国工业管理装备水平提供了新型优异产品。本系列产品采用新型纳米陶瓷材料制作阀门的密封部件和易损部件，提高了阀门产品的耐磨性、防腐性及密封性，大大延长了阀门的使用寿命。纳米陶瓷密封阀门其耐磨损，密封性好，能最大限度地减少泄漏，对环境保护将起到积极的推进作用。产品广泛应用于石油、化工、造纸、冶金、污水处理等工业行业中液体、半流体、浆状液体、空气、烟气、煤气、可燃气体、固物粉料、晶粒料及含杂质多的两相流体和易沉淀、易结垢、结晶等特种介质的切断、调节及输送控制。

补偿式调节半球阀产品特点

设计独特，自动补偿性能强：独特的浮动阀座结构设计，能永远保持阀座与球芯的紧密贴合的密封比压。阀座在密封口面前处还设有凸起的防护导流体，避免了强压介质对密封口面的直接冲刷，使用寿命长。
密封面耐磨、耐冲刷：采用高科技、高硬度新型密封材料，适用于含杂质多的两相流体和易沉淀、易结垢等特种介质的输送控制，具有极强的耐磨、耐冲刷性能，居世界领先水平。
特别是高科技纳米陶瓷材料密封副，硬度达到HRA90～94，其硬度与耐磨度世界上只有钻石能与它相比。
剪切自洁能力强，密封性能优越：特殊的密封副结构设计，使密封副在启闭旋转运动时具有优越的排异性，能轻而易举地剪断清除附着于密封副面上的异物、沉淀物、结垢物等，无卡死现象，这是半球阀最显著的特点。
启闭迅速轻便、压损小：偏心结构原理使球面与密封副在开启时迅速分离，摩擦系数低，安装维修简便易行。阀门开启后阀芯藏于阀体内腔一侧，流体直通，流通面积大，较截止阀、蝶阀等阀门阻尼小，压力损失小。
阀体中腔没有造成介质沉积结块的死区，克服了闸阀、球阀、截止阀等易结疤 、易堵塞、易泄漏、寿命短等弊端，显示其独特的优越性能永远保持阀门正常的启闭与调节功能。

补偿式调节半球阀主要技术参数与标准

阀体型式：直通铸造偏心半球阀 公称通径： DN25～DN1600   公称压力：国标 PN0.6 Mpa  1.0 Mpa  1.6Mpa  4.0Mpa  6.4Mpa  10.0 Mpa  美标 ANSI CL 150  ANSI CL 300  ANSI CL 600 结构长度：国标GB/T12221-2005                 美标ASME B16.10-2000 法兰标准：国标GB/T9113.1-GB/T9113.4-2000      美标ANSE/ANSI B16.5-2003 MSS SP-44 流量特性：近似等百分比。 密封渗漏量：  符合并小于GB/T13927-92  JB/T10529-2005  JB/T9092-1999标准中关于金属硬密封副及陶瓷硬密封副的渗漏量最高级别的规定。 可调范围：200：1。 执行机构：可配手动蜗轮、气动、电动、液动执行机构 特殊要求：阀杆设有防冲出结构，禁油，防静电，防火，指定涂层色。

补偿式调节半球阀额定流量系数KV值

公称通径	32	40	50	65	80	100	125	150	200	250	300	350	400
KV	30	50	100	150	240	370	620	940	1540	2400	3900	6150	9800

补偿式调节半球阀技术参数和试验性能

公称通径	25～1600	25～1400	25～1000	25～600	25～400	25～300	25～200
公称压力MPa	0.6	1.0	1.6	2.5	4.0	6.4	10
壳体强度实验压力	0.9	1.5	2.4	3.8	6.0	9.6	15
密封性能试验压力	0.66	1.1	1.8	2.8	4.4	7.1	11

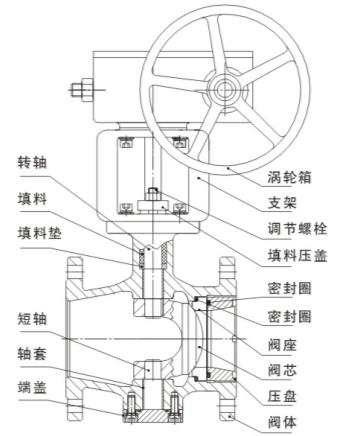

补偿式调节半球阀主要零件材质及代号

零件名称	DY6100H型	DY6100Y型	DY6100E型	DY6100T型
阀 体	WCB 不锈钢	WCB 不锈钢	WCB 不锈钢	WCB内表面喷碳化钨
阀 杆	2Cr13 304 316	2Cr13 304 316	2Cr13 304 316	2Cr13
阀芯	WCB 不锈钢	WCB 不锈钢本体喷碳化钨合金密封面	WCB 不锈钢本体镶圈纳米陶瓷密封面	纳米陶瓷
阀座	WCB 不锈钢	WCB 不锈钢本体焊 H113钴基合金密封面	纳米陶瓷	纳米陶瓷
填料	柔性石墨 聚四氟乙烯 PPL	柔性石墨 聚四氟乙烯 PPL	柔性石墨 聚四氟乙烯 PPL	柔性石墨 聚四氟乙烯 PPL
轴套	复合轴承 不锈钢	复合轴承 不锈钢	复合轴承 不锈钢	复合轴承 不锈钢
密封圈	丁晴橡胶 氟橡胶 氟塑包覆橡胶	丁晴橡胶 氟橡胶  氟塑包覆橡胶	丁晴橡胶 氟橡胶 氟塑包覆橡胶	丁晴橡胶 氟橡胶 氟塑包覆橡胶
泄漏等级	高于B级	高于B级	高于B级	高于B级
使用温度℃	-29-425	-29-425	-29-425	-29-425

补偿式调节半球阀阀芯阀座密封副材质表面硬度

使用位置	材质名称	表面硬度
阀芯	碳化钨合金	HRC70
阀座	H113钴基合金	HRC58
阀芯、阀座	纳米陶瓷	HRA92
