我们一直坚信百年大计，质量第一，我们恪守质量首位，成就精品阀门，我们以一流的品质，创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多美标法兰截止阀相关产品信息，欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务，奇众为你创造更多价值！

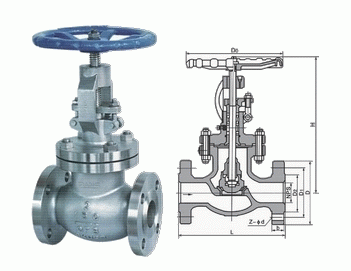

美标法兰截止阀概述：
美标法兰截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
美标法兰截止阀设计标准
|
设计与制造 Design and Manufacture |
结构长度 Face to face/ End to end |
法兰尺寸 Flange Dimension |
对焊连接尺寸Butt welding dimension |
压力-温度 Pressure Temperature Lating |
试验-检验Inspection and Test |
|
ANSI B16.34 BS1873 |
ANSI B16.10 |
ANSI B16.5 |
ANSI B16.25 |
ANSI B16.34 |
API 598 |
美标法兰截止阀压力试验
|
公称压力PN(Lb) |
强度试验 |
水密封试验 |
气密封试验 | |||
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 | |
|
150 |
3.0 |
430 |
2.2 |
315 |
0.4-0.7 |
60-100 |
|
300 |
7.7 |
1110 |
5.7 |
815 | ||
|
600 |
15.3 |
2220 |
11.3 |
1630 | ||
|
900 |
23.0 |
3330 |
17.0 |
2445 | ||
|
1500 |
38.4 |
5560 |
28.2 |
4080 | ||
|
2500 |
64.0 |
9255 |
47.0 |
6790 | ||
美标法兰截止阀主要零件材料及性能
|
体、盖 |
阀杆 |
密封面 |
垫片（环） |
填料 |
工作温度Working Temperature |
适用介质 |
|
WCB |
2Cr13 |
13Cr |
增强柔性石墨 |
柔性石墨 |
≤425 |
水蒸汽油品 |
|
WC1 |
38CrMoAl 25Cr2MoV |
≤425 | ||||
|
WC6 |
≤540 | |||||
|
WC9 |
≤570 | |||||
|
C5 C12 |
≤540 | |||||
|
CF8 |
F304 |
≤200 |
硝酸醋酸尿素 | |||
|
CF8M |
F316 | |||||
|
CF3 |
F304L | |||||
|
CF3M |
F316L |
美标法兰截止阀主要尺寸和重量
|
DN |
150Lb 凸面法兰（RF) 主要尺寸Dimensions（mm） |
重量 | ||||||||
|
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 | |
|
15 |
1/2 |
108 |
89 |
60.5 |
35 |
11.2 |
4-16 |
241 |
100 |
6.9 |
|
20 |
3/4 |
117 |
98 |
69.9 |
43 |
12.7 |
4-16 |
241 |
100 |
9.8 |
|
25 |
1 |
127 |
108 |
79.2 |
51 |
14.2 |
4-16 |
242 |
125 |
13.5 |
|
32 |
11/4 |
140 |
117 |
89 |
63 |
16 |
4-16 |
280 |
160 |
19.5 |
|
40 |
11/2 |
165 |
127 |
98.6 |
73 |
17.5 |
4-16 |
286 |
160 |
28.5 |
|
50 |
2 |
203 |
152 |
120.7 |
92 |
19 |
4-19 |
368 |
200 |
18 |
|
65 |
21/2 |
216 |
178 |
139.7 |
105 |
22.4 |
4-19 |
387 |
200 |
30 |
|
80 |
3 |
241 |
190 |
152.4 |
127 |
24 |
4-19 |
411 |
250 |
41 |
|
100 |
4 |
292 |
229 |
190.5 |
157 |
24 |
4-19 |
454 |
250 |
64 |
|
125 |
5 |
356 |
254 |
216.0 |
186 |
24 |
8-22.5 |
455 |
350 |
86 |
|
150 |
6 |
406 |
279 |
241.3 |
216 |
25.4 |
8-22.5 |
541 |
350 |
113 |
|
200 |
8 |
495 |
343 |
298.5 |
270 |
28.4 |
8-22.5 |
651 |
450 |
178 |
|
250 |
10 |
622 |
406 |
362.0 |
324 |
30.2 |
12-25.4 |
800 |
450 |
270 |
|
300 |
12 |
698 |
483 |
431.8 |
381 |
32 |
12-25.4 |
1231 |
600 |
350 |
|
350 |
14 |
787 |
533 |
476.3 |
413 |
35 |
12-29 |
1450 |
600 |
460 |
|
400 |
16 |
914 |
597 |
539.8 |
470 |
36.6 |
26-29 |
1645 |
600 |
590 |
