我们一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多水封(焊接)截止阀相关产品信息,欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务,奇众为你创造更多价值!

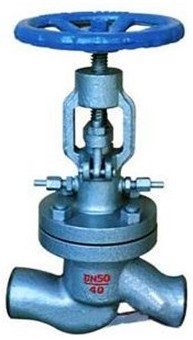

真空截止阀DSJ61H主要结构特点及用途:
1.本系列阀门主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2、密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。
3、结构简单、紧凑、检修方便,使用寿命长。
4、阀盖填料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性
5、本系列阀门连接形式分法兰、焊接两种,驱动方式有手动、电动两种。
DSJ61H真空截止阀适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用
2、密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。
3、结构简单、紧凑、检修方便,使用寿命长。
4、阀盖填料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性
5、本系列阀门连接形式分法兰、焊接两种,驱动方式有手动、电动两种。
DSJ61H真空截止阀适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用
该阀门工作介质为水,蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用
真空截止阀DSJ61H安装和使用:
1,本系列阀门只作全开或全关使用,不准用来调节流量.
2,本系列阀门可安装在水平或垂直管路上.
3,安装前应将阀门清理干净.
4,安装时务必使水封环与水封接头通道对齐,为安装填料方便,允许用石墨石棉填料替代增强聚四氟乙烯填料及填料垫.
5,安装电动阀门时,应检查和调整下限位螺钉及电动装置的行程控制和扭矩控制器.
6,手动启闭阀门时,顺时针为关闭,逆时针为开启.
7,阀门应用手轮或电动装置操作,不准借助其他杠杆.
8,使用时,应经常在转动部分注油,阀杆梯形螺纺部分涂润滑脂.
9,本系列阀门在出厂前严格按照JB/T9092-2007标准逐台试验合格,安装单位不需要解体,可直接安装使用
1,本系列阀门只作全开或全关使用,不准用来调节流量.
2,本系列阀门可安装在水平或垂直管路上.
3,安装前应将阀门清理干净.
4,安装时务必使水封环与水封接头通道对齐,为安装填料方便,允许用石墨石棉填料替代增强聚四氟乙烯填料及填料垫.
5,安装电动阀门时,应检查和调整下限位螺钉及电动装置的行程控制和扭矩控制器.
6,手动启闭阀门时,顺时针为关闭,逆时针为开启.
7,阀门应用手轮或电动装置操作,不准借助其他杠杆.
8,使用时,应经常在转动部分注油,阀杆梯形螺纺部分涂润滑脂.
9,本系列阀门在出厂前严格按照JB/T9092-2007标准逐台试验合格,安装单位不需要解体,可直接安装使用
真空截止阀DSJ61H性能规范:
产品类型 |
壳体强度
试验/MPa |
上密封
试验/MPa |
密封试
验/MPa |
适用
介质 |
适用温
度/℃ |
DSJ61H-16 |
2.4 |
1.76 |
1.76 |
水、蒸汽、空气 Water、Steam、Air |
≤425 |
DSJ61H-25 |
3.75 |
2.75 |
2.75 | ||
DSJ61H-40 |
6.O |
4.4 |
4.4 | ||
DSJ61H-64 |
96 |
7.O |
7.O | ||
DSJ61H-100 |
15.O |
11.0 |
11.O | ||
DSJ61Y-16l |
2.4 |
1.76 |
1.76 |
水、蒸汽、空气 Water、Steam、Air |
≤550 |
DSJ61Y-16l |
3.75 |
2.75 |
2.75 | ||
DSJ61Y-40l |
6.O |
4.4 |
4.4 | ||
DSJ61Y-64l |
9.6 |
7.0 |
7.O | ||
DSJ61Y-1OOI |
15.O |
11.O |
11.O |
水封(焊接)截止阀DSJ61H真空截止阀主要零件材料
零件名称 |
阀体、阀盖 |
阀杆 |
阀瓣 |
密封面 |
阀杆螺母 |
填料 |
DSJ61H-C型 |
25或WCB |
铬不锈钢 |
铬不锈钢 |
H:合金钢 |
铝青铜 |
膨胀复合石墨 |
DSJ61Y-l型 |
铬钼钢 |
38CrMoAlA |
12CrlMo 1VA |
Y:硬质合金 | ||
DSJ61W-P型 |
CF8 |
F304 |
F304 |
H:合金钢 |
水封(焊接)截止阀DS/J61H-25(40)主要尺寸及重量
公称通径DN(mm) |
尺寸(mm) |
重量(kg) | ||||
L |
D1 |
D2 |
H |
D0 | ||
10 |
130 |
10 |
28 |
272 |
120 |
5 |
15 |
130 |
15 |
41 |
272 |
120 |
6 |
20 |
150 |
20 |
44 |
280 |
120 |
6 |
25 |
160 |
25 |
52 |
332 |
160 |
8 |
32 |
190 |
32 |
64 |
342 |
160 |
10 |
40 |
200 |
40 |
75 |
395 |
200 |
16 |
50 |
230 |
50 |
75 |
431 |
240 |
23 |
65 |
290 |
65 |
103 |
457 |
280 |
32 |
80 |
310 |
80 |
116 |
505 |
320 |
43 |
100 |
350 |
100 |
140 |
549 |
360 |
58 |
125 |
400 |
125 |
171 |
621 |
400 |
94 |
150 |
480 |
150 |
198 |
705 |
400 |
119 |
200 |
600 |
200 |
254 |
828 |
400 |
165 |
