  • 球阀

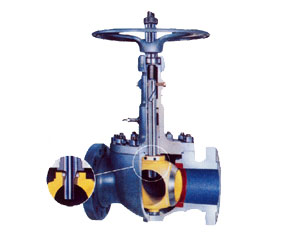

  • (轨道球阀)倾转式球阀
  • (轨道球阀)倾转式球阀
  • 683
上一个：电动衬氟球阀  下一个:高温高压球阀

我们一直坚信百年大计，质量第一，我们恪守质量首位，成就精品阀门，我们以一流的品质，创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多(轨道球阀)倾转式球阀相关产品信息，欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务，奇众为你创造更多价值！

(轨道球阀)倾转式球阀采用标准Adopt standard

设计标准
Desian standard
 GB12237
结构长度
Face to face		 GB12221-89
法兰连接
Flange connect		 GB9113-88 JB79
试验与检验
Test and check up		 GB/T13927-89 JB/T9092-99
传动方式
Driving mode		 手动、蜗轮传动、电动、气动
Manual、Wormgear、Electric、Pneumatic

(轨道球阀)倾转式球阀主要性能参数 Main perfornance parameter

公称通径
Nominal diameter		 DN(mm) 25-500
公称压力
Nominal pressure		 PN(MPa) 1.6 2.5 4.0
试验压力Ps(MPa)
Test pressure		 强度试验
Strength test		 2.4 3.75 6.0
密封试验
Seal test		 1.76 2.75 4.4
气密封试验
Gas seal test		 0.5～0.7MPa

(轨道球阀)倾转式球阀主要尺寸及重量 Main dimensionsions and weight

V(mm) 1.6MP2 2.5MP2 4.0MP2
通径 L H D D1 Z-фd L H D D1 Z-фd L H D D1 Z-фd
25 140 250 115 85 4X14 140 250 115 85 4×14 165 250 115 85 4-14
32 165 280 140 100 4×18 165 280 140 100 4×18 178 280 140 100 4-18
40 165 305 150 110 4×18 165 305 150 110 4×18 190 305 150 110 4-18
50 203 355 165 125 4×18 203 355 165 125 4×18 216 355 165 125 4-18
65 222 405 185 145 4×18 222 405 185 145 8×18 241 405 185 145 8-18
80 241 480 200 160 8×18 241 480 200 160 8×18 283 480 200 160 8-18
100 305 510 220 180 8×18 305 510 235 190 8×22 305 510 235 190 8-22
125 356 540 250 210 8×18 356 540 270 220 8×26 381 540 270 220 8-26
150 394 580 285 240 8×22 394 580 300 250 8×26 403 580 300 250 8-26
200 457 615 340 295 12×22 457 615 360 310 12×26 502 615 375 320 12-30
250 533 670 405 355 12×26 533 670 425 370 12×30 568 670 450 385 12-33
300 610 725 460 410 12×26 610 725 485 430 16×30 648 725 515 450 16-33
350 686 760 520 470 16×26 686 760 555 490 16×33 762 760 580 510 16-36
400 762 790 580 525 16×30 762 790 620 550 16×36 838 790 660 585 12-39
450 864 895 640 585 20×30 864 895 670 600 20×36 914 895 685 610 20-39
500 914 990 715 650 20×33 914 990 730 660 20×36 991 990 755 670 20-42
上海奇众阀门订货须知： 我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的(轨道球阀)倾转式球阀产品，请您根据(轨道球阀)倾转式球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界领先的阀门制造商。
