我们一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多三片式对焊球阀相关产品信息,欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务,奇众为你创造更多价值!

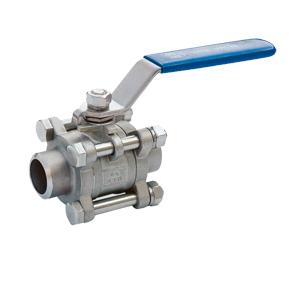

三片式对焊球阀产品介绍:
Q61F三片式对焊球阀适用于PN1.0~6.4MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
三片式对焊球阀工作原理:
一、开启过程
1、在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。
2、当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3、阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4、直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
二、关闭过程
1、关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
2、继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。
3、快要关闭时,球体已在与阀座无接触的情况下旋转了90°。
4、手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
三片式对焊球阀产品特征:
☆公称压力:1.6-6.4MPa
☆适用稳定范围:-20~232℃~350℃
☆适用介质:水、油、气及某些腐蚀性液体(W。O。G)
☆螺纹类型:G。NPT。BSPT。BSP。DI259/2999
三片式对焊球阀主要零件材料:
号NO. |
零件名称 |
材质 | |
不锈钢 |
碳钢 | ||
1 |
阀体 |
不锈钢CF8M |
碳钢WCB |
2 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
3 |
阀盖 |
不锈钢CF8M |
碳钢WCB |
4 |
球体 |
不锈钢SS316 |
不锈钢SS304 |
5 |
阀杆 |
不锈钢SS316 |
不锈钢SS316 |
6 |
螺母 |
不锈钢SS304 |
FCD45 |
7 |
垫圈 |
不锈钢SS304 |
FCD45 |
8 |
手柄套 |
塑料 |
塑料 |
9 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
10 |
阀杆螺母 |
不锈钢SS304 |
B7 |
11 |
垫圈 |
不锈钢SS304 |
不锈钢SS304 |
12 |
填料压盖螺母 |
不锈钢SS304 |
FCD45 |
13 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
14 |
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
15 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
16 |
螺栓 |
不锈钢SS304 |
B8 |
三片式对焊球阀主要连接尺寸:
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
L |
68 |
68 |
72 |
85 |
90 |
112 |
120 |
145 |
185 |
215 |
270 |
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
173 |
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
F |
14.1 |
17.6 |
21.8 |
27.5 |
34.7 |
43.0 |
49.0 |
61.5 |
77.0 |
90.0 |
115.2 |
P |
10 |
10 |
10 |
13 |
13 |
16 |
16 |
18 |
18 |
20 |
20 |
重量WT(g) |
400 |
405 |
640 |
890 |
1160 |
2195 |
2940 |
4865 |
7000 |
10700 |
19350 |
