我们一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多不锈钢槽车球阀相关产品信息,欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务,奇众为你创造更多价值!

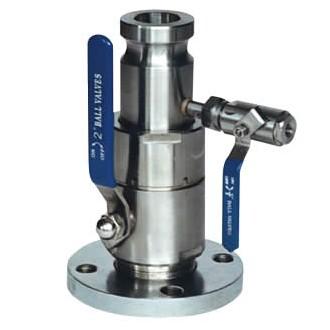

不锈钢槽车球阀产品简介:
CQA-25P不锈钢槽车球阀是油罐车配件的主要应用产品之一,广泛用于非腐蚀性液体输送管道开闭控制(如油罐车,加油站等)旋转法兰内密封座可调整板杆轻重和消除渗漏,当密封环与球面部位有损伤时,要修正其密封面或者更换。
不锈钢槽车球阀工作原理:
CQA-25P不锈钢槽车球阀采用法兰连接安装在紧急切断阀下游,出口与同规格快速接头配合使用,用来装卸和卸荷介质时的接通和截断,同槽车及贮罐主要气液相接口所装设的快速闭止阀门。液化石油气、液氨紧急切断阀是一种安全保护阀,适用于液化气槽车和液氨槽车上,并采用浮动式球体进行启闭,操作速度快。
不锈钢槽车球阀产品特点:
1、适用于经常操作,启闭迅速、轻便。
2、流体阻力小。
3、结构简单,相对体积小,重量轻,便于维修。
4、密封性能好,密封面与球面常在闭合状态,不易被介质冲蚀。
不锈钢槽车球阀主要设计参数
☆法兰连接:JB/T79-94、GB9113-2000
☆结构长度:GB12221-89
☆公称通径:DN25、50mm
☆公称压力:PN1.6、2.5、4.0MP。
☆结构长度:GB12221-89
☆公称通径:DN25、50mm
☆公称压力:PN1.6、2.5、4.0MP。
不锈钢槽车球阀主要性能参数
公称压力 |
壳体试验 |
密封试验 |
适用介质 |
适宜温度 |
2.5 |
3.75 |
2.75 |
液化气、液氨等 |
-40~+80℃ |
4.0 |
6.0 |
4.4 |
不锈钢槽车球阀主要零件材料
阀体 |
球体、阀杆 |
密封圈 |
填料 |
不锈钢 |
不锈钢 |
增强聚四氟乙烯 |
聚四氟乙烯 |
不锈钢槽车球阀性能规范
公称压力PN |
1.6 |
2.5 |
MPa |
壳体试验压力 |
2.4 |
3.75 | |
气密封试验压力 |
1.76 |
2.75 | |
低压气密封试验压力 |
0.5~0.7 | ||
适用介质 |
液化气、液氨 | ||
适用温度 |
-40~+80℃ |
不锈钢槽车球阀主要外形尺寸和连接尺寸
PN |
DN |
d |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-фd |
W |
2.5MPa |
25 |
22 |
194 |
78 |
115 |
85 |
65 |
16 |
2 |
4-14 |
150 |
2.5MPa |
50 |
46 |
230 |
88 |
160 |
125 |
100 |
20 |
3 |
4-18 |
180 |
