美标凸耳式硬密封蝶阀产品简介:

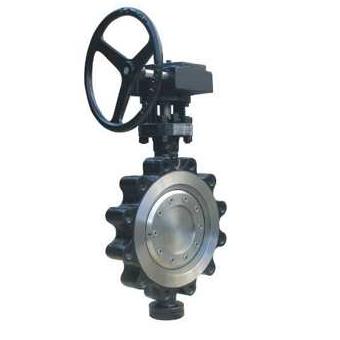

     D373H美标凸耳式硬密封蝶阀又名支耳式蝶阀、单夹式蝶阀,是用双头螺栓将阀门连接在两管道法兰之间。美标凸耳式蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门,适用于给消防管道、排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业。
     本产品815、830系列蝶阀的主要结构特征为对夹式和法兰式三偏心结构,而815、830L系列蝶阀的主要结构特征为阀体周边带凸耳且设计成带螺孔单法兰结构。815、830系列蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。其特点为:由于采用的是三偏心结构,密闭性能可靠,确保开启时蝶板不接触密封座,消除了密封座不均匀负载,延长了使用寿命、确保可靠的密封性能,具有耐高温、耐磨损、耐腐蚀等优点。
美标凸耳式硬密封蝶阀工作原理:
     D373H美标凸耳式硬密封蝶阀是圆盘阀瓣,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流用。启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90°。
美标凸耳式硬密封蝶阀产品特点:
1、设计合理,结构紧凑,装拆容易,便于维修。
2、采用偏心结构,减少密封圈的摩擦,延长阀门使用寿命。
3、完全密封,泄漏为零,可以用于超高真空工况。
4、更换阀板密封圈、蝶板、转轴等材质,可适用多种介质和不同温度。
美标凸耳式硬密封蝶阀采用标准:
☆设计标准:API609-83
☆法兰连接尺寸:ANSI B16.5
☆结构长度:ANSI B16.10-1992
☆压力试验:API598-82
美标凸耳式硬密封蝶阀主要零件材料:
雩件名称
材料
阀体
WCB,304,316,316SS,CF8M
蝶板
WCB,304,316、316SS,CF8M
阀杆
316、2Crl3、1Crl8Ni9Ti
密封圈
31 6、氟塑料
填料
柔性石墨、氟塑料
美标凸耳式硬密封蝶阀主要连接尺寸:

美标凸耳式硬密封蝶阀815W系API815W

公称通径DN
结构长度(标准值)
外形尺寸(参考值)
连接尺寸(标准值)
参考重量
L
L1
H
H0
D
D1
D2
M
Z.d
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
毫米
英寸
毫米
英寸
毫米
英寸
毫米
2”
50
1.69
43
4.25
108
4.33
110
13.58
345
6.00
152
4.75
120.5
3.62
92
M18
4-19
9
20
21/2″
65
1.69
46
4.40
112
4.64
118
14.25
362
7.00
178
5.49
139.5
4.13
105
M18
4-19
10
25
3″
80
1.94
48
4.50
114
4.92
125
14.96
380
8.50
190
6.00
152.5
5.00
127
M18
4-19
11
29
4″
100
2.19
54
5.00
127
5.70
145
16.34
415
9.00
229
7.50
190.5
6.19
157
M18
8-19
13
33
5″
125
2.50
55
5.50
140
6.50
165
17.91
455
10.00
254
8.50
216
7.32
186
M20
8-22
16
38
6″
150
2.75
57
5.50
140
6.89
175
21.45
545
11.00
279
9.50
241.5
8.50
216
M20
8-22
26
74
8″
200
2.81
64
5.90
150
8.26
210
24.21
645
13.50
343
11.75
298.5
10.62
270
M20
8-22
34
86
10″
250
3.00
71
6.30
160
9.84
250
27.36
695
16.00
406
14.25
362
12.75
324
M22
12-25
51
142
12″
300
3.18
81
7.00
178
11.24
285
32.78
830
19.00
483
17.00
432
15.00
381
M22
12-25
72
167
14″
350
3.63
92
7.50
190
12.60
320
35.43
900
21.00
533
18.75
476
16.25
413
M27
12-29
106
218
16″
400
4.00
102
8.50
216
13.98
355
38.58
980
23.50
597
21.25
540
18.50
470
M27
16-29
133
275
18″
450
4.50
114
8.74
222
14.96
380
40.55
1030
25.00
635
22.75
578
21.00
533
M30
16-32
176
315
20″
500
5.00
127
9.00
229
16.34
415
43.70
1110
27.50
699
25.00
635
23.00
584
M30
20-32
190
395
2″
600
6.06
154
10.50
267
18.70
475
51.37
1305
32.00
813
29.50
749.5
27.25
692
M33
20-35
394
580
30″
750
6.50
165
11.50
292
22.38
580
60.03
1525
38.75
985
36.00
914
33.75
857
M33
28-35
476
717
32″
800
7.50
190
12.50
318
24.80
630
62.40
1585
41.75
1060
38.50
978
36.00
914
M39
28-41
618
880
36″
900
8.00
200
13.00
330
26.77
680
69.48
1765
46.00
1168
42.75
1085
40.25
1022
M39
32-41
762
1042

美标凸耳式硬密封蝶阀815L系API815L

公称通径DN
结构长度(标准值)
外形尺寸(参考值)
连接尺寸(标准值)
参考
重量
L
H
H0
D1
D2
M
Z.d
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
6″
150
2.75
57
6.89
175
21.45
545
9.50
241.5
8.50
216
M20
8—22
28
8″
200
2.81
64
8.26
210
24.21
615
11.75
298.5
10.62
270
M20
8,22
36
10″
250
3.00
71
9.84
250
27.36
695
14.25
362
12.75
324
M22
12—25
53
12″
300
3.18
81
11.24
285
32.78
830
17.00
432
15.00
381
M22
12—25
74
14″
350
3.63
92
12.60
320
35.43
900
18.75
476
16.25
413
M27
12.29
110
16″
400
4.00
102
13.98
355
38.58
980
21.25
540
18.50
470
M27
16—29
138
18″
450
4.50
114
14.96
380
40.55
1030
22.75
578
21.OO
533
M30
16—32
180
20″
500
5.00
127
16.34
415
43.70
1110
25.00
635
23.00
584
M30
20.32
196
24″
600
6.06
154
18.70
475
51.37
1305
29.50
749.5
27.25
692
M33
20.35
400
30″
750
6.50
165
22.38
580
60.03
1525
36.00
914
33.75
857
M33
28.35
482
36″
900
8.00
200
26.77
680
69.48
1765
42.75
1085
40.25
1022
M39
32.41
488

注:以上对夹式、对夹凸耳式、法兰式三种,传动方式有手动、蜗轮、气动和电动。用户订货时说明。
美标830W系API830

<, TD vAlign=top width=53>

15.00

公称通径DN
结构长度(标准值)
外形尺寸(参考值)
连接尺寸(标准值)
参考重量
L
L1
H
H0
D
D1
,
D2
M
Z-d
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
2″
50
1.69
43
4.25
150
4.33
110
13.58
345
6.50
165
5.00
127
3.62
92
M18
8.19
9
20
2 1/2″
65
1.69
46
4.50
170
4.64
118
14.25
362
7.48
190
5.86
149
4.13
105
M18
8-19
10
25
3″
80
1.88
48
4.50
180
4.92
125
14.96
380
8.26
210
6.63
168
5.00
127
M20
8-22
12
29
4″
100
2.12
54
5.00
190
5.70
145
16.34
415
10.00
254
7.87
200
6,19
157
M20
8-22
13
35
5″
125
2.16
55
5.50
200
6.50
165
17.91
455
11.00
279
9.25
235
7.32
186
M20
8-22
18
40
6″
150
2.32
59
5.50
210
6.89
175
21.45
545
12.50
318
10.63
270
8.50
216
M20
12-22
28
81
8″
200
2.87
73
5.90
230
8.26
210
24.21
645
15.00
381
13.00
330
10.62
270
M24
12-26
37
94
10″
250
3.26
83
6.30
250
9.84
250
27.36
695
17.50
445
15.24
387
12.75
324
M27
16-29
56
158
12″
300
3.62
92
7.00
270
11.24
285
32.78
830
20.50
521
17.76
451
381
M30
16-32
79
183
14″
350
4.60
117
7.50
290
12.60
320
35.43
900
23.00
584
20.24
514
16.25
413
M30
20-32
116
239
16″
400
5.23
133
8.50
310
13.98
355
38.58
980
25.50
648
12.50
571
18.50
470
M33
20-35
146
302
18″
450
5.86
149
8.74
330
14.96
380
40.55
1030
28.00
711
24.72
628
21.00
533
M33
24-35
193
346
20″
500
6.25
159
9.00
350
16.34
415
43.70
1110
30.50
775
27.00
686
23.00
584
M33
24-35
209
434
24″
600
7.12
181
10.50
390
18.70
475
51.37
1305
36.00
914
32.00
813
27.25
692
M39
24-41
433
638
30″
750
9.01
229
11.50
430
22.38
580
60.03
1525
43.00
1092
39.25
997
33.75
857
M45
28-49
523
788
36″
900
9.48
241
13.00
510
26.77
680
69.48
1765
50.00
1270
46.00
1168
40.25
1022
M50
32-53
838
1146

美标凸耳式硬密封蝶阀830L系列API830L

公称通径DN
结构长度(标准值)
外形尺寸(参考值)
连接尺寸(标准值)
参考
重量
L
H
H0
D1
D2
M
Z.d
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
6″
150
3.00
59
6.89
175
21.45
545
10.63
270
8.50
216
M20
12-22
29
8″
200
2.87
73
8.26
210
24.21
615
13.00
330
10.62
270
M24
12-26
38
10″
250
3.26
83
9.84
250
27.36
695
15.24
387
12.75
324
M27
16-29
58
12″
300
3.62
92
11.24
285
32.78
830
17.76
451
15.00
381
M30
16-32
81
14″
350
4.60
117
12.60
320
35.43
900
20.24
514
16.25
413
M30
20-32
119
16″
400
4.44
133
13.98
355
38.58
980
22.30
591
18.50
470
M33
24-35
149
18″
450
5.86
149
14.96
380
40.55
1030
24.72
628
21.00
533
M33
24-35
198
20″
500
6.25
159
16.34
415
43.70
1110
27.00
686
23.00
584
M33
24-35
215
24″
600
7.12
181
18.70
475
51.37
1305
32.00
813
27.25
692
M39
24-41
436
30″
750
9.01
229
22.38
580
60.03
1525
39.25
997
33.75
857
M45
28-49
528
36″
900
9.88
241
26.77
680
69.48
1765
46.00
1168
40.25
1022
M50
32-52
843
