我们一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多波纹管闸阀相关产品信息,欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务,奇众为你创造更多价值!
波纹管闸阀产品简介:
WZ41H波纹管闸阀采用波纹管密封的设计。完全消除了普通阀门阀杆填料密封老化快易泄露的缺点,不但提高了使用能源效率增加生产设备安全性,减少了维护费用及频繁的维护保养。还提供了清洁安全的工作环境。适用于公称压力PN1.6~4.0MPa,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。
波纹管闸阀工作原理:
WZ41H波纹管闸阀内部采用波纹管结构,不锈钢的波纹管下端焊接在阀杆上,以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏,波纹管焊于阀杆保持稳定的运行性能,避免由于阀塞振动引起阀杆振动。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。
波纹管闸阀产品特点:
1、双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免。
2、杜绝外泄漏并符合国际密封标准。
3、没有流体损失降低能源损失提高工厂设备安全。
4、使用寿命长减少维护次数降低经营成本。
5、坚固耐用的波纹管密封设计保证阀杆的零泄漏提供无需维护的条件。
波纹管闸阀技术规范:
设计标准 |
GB12234 |
结构长度 |
GB12221 |
连接法兰 |
GB9113、JB79、HG20596 |
试验和检验 |
JB/T 9092、GB/T13927 |
波纹管闸阀试压规范:
公称压力(MPa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用温度(℃) |
使用介质 |
1.6 |
2.4 |
1.76 |
≤350℃ |
水、蒸汽、油品等 |
2.5 |
3.75 |
2.75 | ||
4.0 |
6.0 |
4.4 | ||
6.4 |
9.6 |
7.04 |

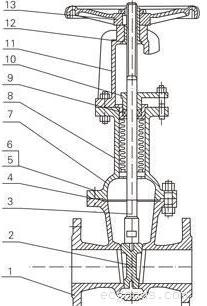

波纹管闸阀主要零部件材质:
序号 |
名称 |
材质 |
1 |
阀体 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
2 |
阀板 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
3 |
阀杆 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
4 |
波纹管组件 |
1Cr18Ni9Ti、304、316、304L、316L |
5 |
支架 |
WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、 |
6 |
垫片 |
柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE |
7 |
阀盖 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
8 |
六角螺母 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
9 |
双头螺栓 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
10 |
填料 |
柔性石墨 |
11 |
填料压盖 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
12 |
阀杆螺母 |
铜合金 |
13 |
手轮 |
WCB QT400-18 |
