我们一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多橡胶瓣止回阀相关产品信息,欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务,奇众为你创造更多价值!
橡胶瓣止回阀产品简介:
H44X(SFCV)橡胶瓣止回阀主要适用于给排水系统,可安装于水泵出水处,以防止倒流及水锤对泵的损害。该阀还可安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。
橡胶瓣止回阀工作原理:
H44X(SFCV)系列橡胶瓣止回阀的零部件设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。阀门中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次。H44X(SFCV)系列橡胶瓣止回阀采用全流面积设计,具有水头损失小,不易堆积杂物,维修简便等特性。主要适用于卧式安装的给排水系统,可安装于水泵出水口处,以防止倒流及水锤对泵损害。H44X(SFCV)系列橡胶瓣止回阀还可安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。
橡胶瓣止回阀产品特点:
1、具有水头损失小,不易堆积杂物,维修简便等特性。
2、该阀采用全流面积式设计,具有水头损失小,不易堆积杂务,维修简便等特性。
3、该阀主要适用于给排水系统,可安装于出水口处,以防止倒流及水锤对泵损害。
4、橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次。
橡胶瓣止回阀主要零件材料:
零件名称 |
阀体 |
阀盖 |
阀瓣 |
材料 |
WCB |
WCB |
钢材+强化尼龙布 |
橡胶瓣止回阀密封试验压力:
型号 |
公称压力PN(MPa) |
密封试验压力(MPa) |
H44X-10 |
1.0 |
1.1 |
H44X-16 |
1.6 |
1.76 |
橡胶瓣止回阀壳体试验压力:
型号 |
壳体试验压力(MPa) |
最高工作压力(MPa) |
介质保温 |
H44X-10 |
1.5 |
1.0 |
0-80℃ |
H44X-16 |
2.4 |
1.6 |

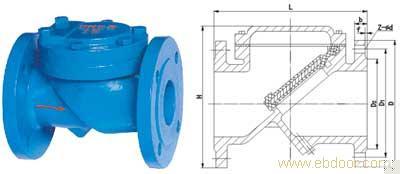

橡胶瓣止回阀主要外形尺寸:
型号 |
DN |
L |
D |
D1 |
dn |
n |
H44X-10 16 |
50 |
203 |
165 |
125 |
17.5 |
4 |
65 |
216 |
185 |
145 |
17.5 |
4 | |
80 |
241 |
200 |
160 |
17.5 |
8 | |
100 |
292 |
220 |
180 |
17.5 |
8 | |
150 |
356 |
285 |
240 |
22 |
8 | |
200 |
495 |
240 |
295 |
22 |
8 | |
250 |
622 |
395 |
350 |
22 |
12 | |
300 |
698 |
445 |
400 |
22 |
12 | |
350 |
787 |
505 |
460 |
22 |
16 | |
400 |
914 |
565 |
515 |
22 |
16 | |
450 |
978 |
615 |
565 |
26 |
20 | |
500 |
978 |
670 |
620 |
26 |
20 | |
600 |
1295 |
780 |
725 |
30 |
20 |
