• 所属系列：
• 产品名称：
• 产品型号：
• 关键字标签：
• 浏览次数：

• 疏水阀
• 双金属片式疏水阀
• CS17H、CS47H
• CS17H、CS47H双金属片式疏水阀
• 588

我们一直坚信百年大计，质量第一，我们恪守质量首位，成就精品阀门，我们以一流的品质，创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多双金属片式疏水阀相关产品信息，欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务，奇众为你创造更多价值！

双金属片式疏水阀产品简介：

     CS17H、CS47H双金属片式疏水阀利用热传感原理排放过冷凝结水，能够处理大的启动负荷。当系统温度和压力增大时，疏水阀的叠层式镍－铬双金属元件开始延展，当蒸汽到达疏水阀时紧闭阀门从而防止了蒸汽损失。保证系统在节省能源的条件下高效率工作。

双金属片式疏水阀工作原理：

     CS17H、CS47H双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高，双金属片感温元件开始弯曲变形，并把阀心推向关闭位置。在冷凝水达到饱和温度之前，疏水阀完全关闭。阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。

双金属片式疏水阀产品特点：

1、起止回阀作用：阀球能在管线产生回流时，立即关闭排放孔，无须附加装置。

2、排空气和水：输送管线的压力或重力使阀打开，迅速排除空气和水，缩短升温时间。

3、排放冷凝水：冷凝水逐步渐降低了双金属元件的热拉力，使排放孔逐渐打开，冷凝水畅通无阻碍地排放。

4、阻汽：进入阀腔中的蒸汽使双金属元件弯曲产生热拉力，并克服管道压力是关闭阀球。热拉力是随相应的饱和蒸汽曲线变化的。因此，在其压力范围内都能有效地工作。

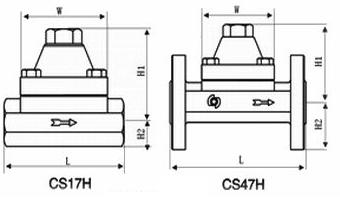

双金属片式疏水阀外形连接尺寸：



型 号 Type	DN				承接焊连接					法兰连接
		L	H	W	L	H	W	d’	T	L	H	D	K	d	C	F
CS17H-16C					(mm)					(mm)
	15	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2
	20	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2
	25	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2
CS47H-16C CS67H-16C	32	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2
	40	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3
	50	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3
	15	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2
	20	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2
CS17H-25 CS47H-25 CS67H-25	25	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2
	32	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2
	40	165	140	115	165	140	115	48	13	230	140	145	110	85	16	3
	50	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3
	15	100	92	82	100	92	82	22	12	250	92	95	65	45	14	2
CS17H-40 CS47H-40 CS67H-40	20	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2
	25	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2
	32	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2
	40	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3
	50	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3

​上海奇众阀门订货须知： 我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的双金属片式疏水阀产品，请您根据双金属片式疏水阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界领先的阀门制造商。
