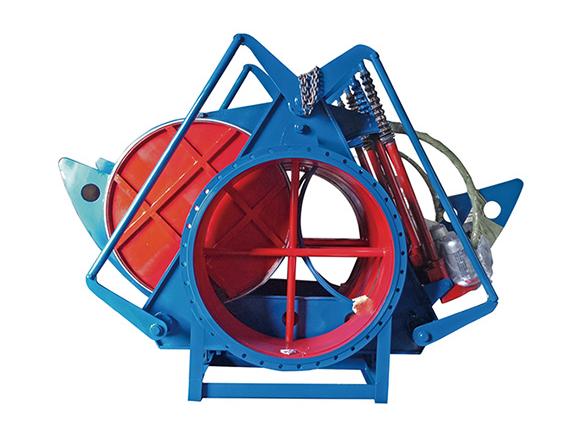

一、电动推杆盲板阀F9T43X产品特点：

        电动推杆扇形盲板阀又名电动推杆扇形眼镜阀，电动推杆扇形翻板，主要由左阀体、右阀体、阀杆、闸板、密封圈、电动推杆等零件组成，并由底座、支撑柱构成一个刚性结构体。密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设置闸板上，易于维护时更换密封圈，橡胶密封圈镶钳在闸板上。电动推杆盲板阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。扇形盲板阀产品概述： 本系列扇形盲板阀又称眼镜阀、翻板阀、扇形阀，系GB6222《工业企业煤气安全规程》要求的可靠切断气体介质的设备。广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中，尤其适用于有害、有毒、易燃气体的绝对切断。亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路。 该系列扇形盲板阀与其他在管路中做绝对切断的阀门设备相比，具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能绝对可靠的特点。

二、电动推杆盲板阀F9T43X工作原理：

电动推杆盲板阀F9T43XF43X手动扇形盲板阀由左阀体、右阀体、中阀体、连接螺杆（三根）组成。用扳手旋转连接螺杆，使左右阀体完成夹紧和松开动作，利用闸板上盲板和通孔板的位置变换达到启闭目的。本阀具有结构简单，重量轻，性能可靠，操作方便等特点。本阀为短结构系列，橡胶密封圈分别安装在左、右阀体上。

电动推杆盲板阀F9T43X结构特点：

1、本阀由阀门本体、驱动装置，夹紧装置等组成。

2、阀门本体采用三点式结构、结构紧凑，整体刚性好，重量好。

3、阀体、阀板密封副采用不锈钢与橡胶组成的柔性密封副，密封可靠，密封圈采用氟橡胶，耐高温，使用寿命长。

4、夹紧机构采用丝杆螺母式，夹紧、松开动作迅速，自锁性好。

5、采用防爆型电机，无论在室内还是室外，均能保证阀门安全可靠运输动作。

6、本盲板阀可现场手动操作，也可远距离顺控。

7、本盲板阀也可单独设计电气控制箱操作控制装置，本机出厂不配电气控制箱，用户如需另订。由阀开启到阀关闭夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位（指示灯显示），驱动电机动作，带动闸板作逆时针转动到位，闸板关闭到位（指示灯显示），夹紧电机动作，带动丝杆作顺时针转动，阀体夹紧到位（指示灯显示）完成阀门由开启到关闭的全过程。2、阀门由关闭到开启，夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位（指标灯显示），驱动电机动作，带动闸板作顺时针转动，闸板开启支位，（指示灯显示）完成阀门由关闭到开启的全过程。

     二、电动推杆盲板阀F9T43X主要性能参数：

    三、电动推杆盲板阀F9T43X主要外形尺寸：               单位：mm
