产品中心

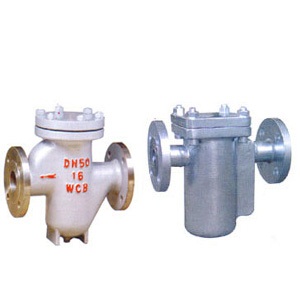

UG型过滤器广泛用于蒸汽、空气、水、油品等系统管道中,过滤器是保护各种计量器、泵机、阀门、疏水器等设备。
UG型过滤器压力损失小,流通面积大,抗污性强。排污方便。
主要性能参数
型号 |
公称压力 |
工作温度(℃) |
滤网目数 |
适用介质 |
UG-A |
2.0 |
300 |
20~150 |
蒸汽、空气、水、油 |
UG-B |
5.O |
425 |
20~150 |
蒸汽、空气、水、油 |
主要零件材料
UG-B型过滤器
UG-A型过滤器 |
零件名称 |
材料 |
阀体 |
碳钢、不锈钢 | |
滤网盖 |
碳钢、不锈钢 | |
滤芯网 |
不锈钢 | |
垫片 |
金属石墨 |

UG-A型过滤器 主要外形尺寸
型号 |
公称通径(DN) |
外形尺寸(mm) | ||
A |
L |
H | ||
UG型一A |
10 |
150 |
80 |
125 |
15 |
150 |
80 |
125 | |
20 |
180 |
100 |
153 | |
25 |
180 |
100 |
153 | |
40 |
200 |
155 |
304 | |
50 |
300 |
155 |
340 | |
65 |
340 |
220 |
380 | |
80 |
400 |
250 |
420 | |
100 |
500 |
295 |
502 | |
150 |
600 |
335 |
650 | |
200 |
786 |
395 |
770 |
UG-B型过滤器 主要外形尺寸
UG型一B |
公称通径 (DN) |
外形尺寸 (mm) | ||
L |
H1 |
H2 | ||
15 |
270 |
90 |
145 | |
20 |
270 |
90 |
145 | |
25 |
270 |
90 |
145 | |
32 |
320 |
125 |
175 | |
40 |
320 |
125 |
175 | |
50 |
320 |
125 |
175 | |
65 |
430 |
140 |
220 | |
80 |
430 |
140 |
220 | |
100 |
430 |
140 |
220 | |
125 |
460 |
160 |
235 | |
150 |
460 |
170 |
235 | |
200 |
460 |
190 |
235 |
