  • 减压阀
  • 一体式减温减压阀
  • WT949Y-100
  • WT949Y-100一体式减温减压阀
  • 365

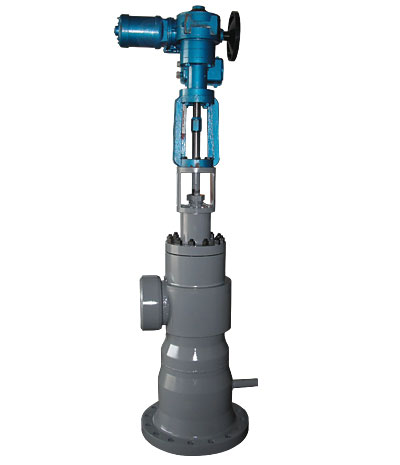

 WT949Y-100一体式减温减压阀是将较高压力和较高温度降低至一定压力和温度的降压降温设备。以满足各工业设备和采暖设备的需要。WT949Y-100一体式减温减压阀结构特点是:压力调节采用由筒形笼罩和带孔阀芯组成第一级降压,再通过扩散管和多孔板降压和消音降至所需压力,蒸汽流量的调节是通过阀芯上下移动来改变多孔截面积来达到。蒸汽温度的调节是通过减温水调节阀控制减温水流量来实现。减温水以雾状直接喷人扩散管喉部。故蒸汽从高一档参数变为低一档参数。由于其结构特点,使WT949Y-100一体式减温减压阀运行中具有噪音小的特点。且结构简单、折装方便,易于检修,故被广泛应用于电站、冶金、化工、石化等工业企业中。
WT949Y-100一体式减温减压阀,减温减压一体式
阀门与减压阀+减温器的比较 要达到良好的减温效果,减温喷水要尽可能的分布均匀并且最大程度的减小喷水水滴的大小。这可以通过良好的设计来达到,与是否与减压一体化或分别布置减压阀、减温器并没有关联。问题是为了获得非常有效的汽液两相混合,最好的方法是将减温减压做成一体式,因为现代的阀门均带有减压管(出口笼罩)。在减压管的周边,是流体流动最无序紊乱的区域,就像一个混合器,是安装喷水喷嘴最理想的地方。同时,这里的流速也高于下游管道中的流速,更高流速的蒸汽冲击到水滴上,混合就更加快速。较高流速的蒸汽射流就像一个喷雾器一样,冲击到水滴表面,打破水滴,产生大量的微小水滴。水滴的蒸发时间与水滴直径的平方成正比,这样整个蒸发过程就很迅速。如果减温器出口直管段距离很短,或者到温度测点的距离很短,就必须采用减温减压一体式阀门。分别布置的减压阀和减温器对出口直管段的要求至少是减压一体化阀门的两倍。WT949Y-100一体式减温减压阀的减温效果更好,阀后需要的直管段更短,不需要额外内衬。温度测点可以更接近减温区域,这样可以给温度控制回路带来更短的响应时间,优化温度控制。同时很重要的一点是在WT949Y-100一体式减温减压阀阀门出口处喷水减温可以降低阀门出口所产生的噪音。

WT949Y-100一体式减温减压阀主要零件材料:

零件名称

材料

WT943H-100

WT943Y-100I

阀体

WCB

ZG20CrMo

阀芯

38CrMoALA

38CrMoALA

阀杆

17-4PH

17-4PH

阀瓣

1Cr18Ni9Ti+HF

SS316L+HF

阀座

1Cr18Ni9Ti+STL

SS316L+HF

喷水头、喷水座

1Cr18Ni9Ti

1Cr18Ni9Ti

节流孔罩、套筒

2Cr13

2Cr13

WT949Y-100一体式减温减压阀性能参照表



第一代(其他厂家

第二代(其他厂家)

第三代(大田阀门研制)

减温减压

为单级柱塞式结构
缺点

噪声较大易引起振动影响阀门的使用寿命;调节范围窄,只有一级可调;

由于多采用范围选型故调节性能不准确。

为单级柱塞式结构
优点

将喷咀装在阀内,雾化效果好。

缺点

噪声较大易引起振动影响阀门的使用寿命;调节范围窄,只有一级可调;

由于多采用范围造型故调节性能不准确。

为多级笼式结构
优点

将喷咀装在阀内,雾化效果好。

阀内多级可调;

调节范围0-100%可调;

针对用户的使用参数进行设计,通过变量计算来确保每一级的调节准确性。

同时笼式结构可起到消音的作用。

 管

减压管道与减温管道相连接的结构
缺点

管路过于冗长,减压管道加多个节流孔板来弥补减压阀的不足;

减温管道内装有混合管道与文式管增加了成本、增加了重量、增加了占地面积、故障率高、不便于安装与维修。

取消了减温管道
优点

缩短了主蒸汽管道的长度;

减轻了重量、降低了占地面积、 减少了故障、方便了安装与维修。



缺点

管道加多了节流孔板来弥补减温





减压阀的不足;而节流孔板不能进行调节。

取消了减温管道
优点

由于多级减压在阀内完成省去了管道上的节流孔板从而大大缩短了主蒸汽管道的长度。

减轻了重量、降低了占地面积、减少了故障、方便了安装与维修。



节流阀

配合调节阀使用,给调节阀定压用

配合调节阀,给调节阀定压用

调节阀可单独使用,不需要配节流阀或节流装置。

调节阀

多为单级定压差结构缺点

调节范围窄,只有一级可调;由于多采用范围选型故调节性能不准确。

不能适用于各种压差,必须有辅助装置配合使用,一般不能单独使用。

多为单级定压差结构缺点

调节范围窄,只有一级可调;

由于多采用范围选型故调节性能不准确。

不能适用于各种压差,必须有辅助装置配合使用,一般不能单独使用。

为多级定压差结构优点

多级可调,调节性能准确,采用变量设计,能适合于各种压差,可单独使用。

喷咀

为可调式或固定式结构缺点

直接安装在主管道上,雾化效果差,致使主管道内容易积水造成水击现象,从而引起管道振动,减少使用寿命;

由于在管道内喷水减温必须要有一定长度的雾化段,致使主管道过于冗长。



固定式结构装入阀内优点

改善了雾化效果,省去了雾化段,避免了管道积水所造成的水击现象,提高装置的使用寿命。

固定式或可调式结构直接装入阀内优点

由于多级减压在阀内完成省去了管道上的节流孔板从而大大缩短了主蒸汽管道的长度。

减轻了重量、降低了占地面积、减少了故障、方便了安装与维修。

WT949Y-100一体式减温减压阀执行标准

1.减温减压装置标准:JB/T6323-93《减温减压装置制造与验收技术条件》

2.减温减压装置标准:JB/T6323-2002《减温减压装置》

3.减温减压阀标准:GB/10868-98《电站减温减压阀技术条件》

4.给水调节阀标准:GB/10869-98《电站调节阀技术条件》

5.其他阀门标准:JB/3595-2002《电站阀门一般要求》
