产品中心

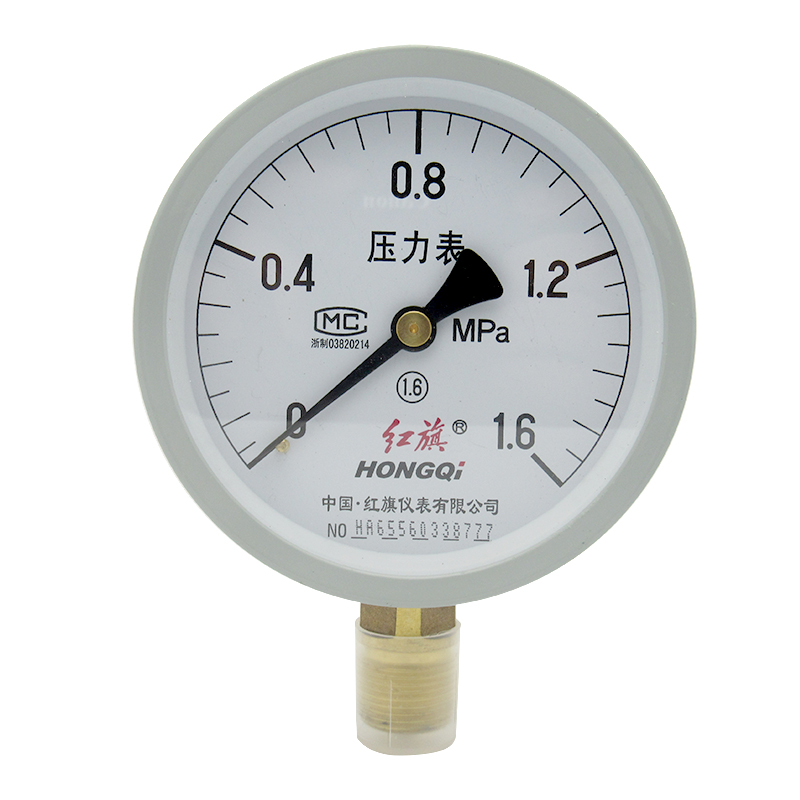

Y系列红旗压力表产品型号：Y40Y50Y60Y75Y80Y100Y150Y200Y250
主题特点：一般压力表适用于测量无爆炸危险、不结晶、不凝固及对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
生产企业：红旗仪表有限公司一般压力表适用于测量无爆炸危险、不结晶、不凝固及对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
精确度等级：2.5、1.6。
Y系列红旗压力表测量范围：0-0.1~0-100MPa,-0.1-0,-0.1-2.4MPa。
一般压力表属于就地指示型压力表，就地显示压力的大小，不带远程传送显示、调节功能。在工业过程控制与技术测量过程中，由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性，使得一般压力表得到越来越广泛的应用。
精确度等级：2.5、1.6。
Y系列红旗压力表工作原理：
压力表通过表内的敏感元件--波登管的弹性形变，经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动，引起指针偏转来显示压力。
波登管分为C型管、盘簧管、螺旋管等型式。一般采用冷作硬化型材料（常用材料是铜合金），在退火状态下具有很高的可塑性，经冷作加工硬化及定性处理后获得很高的弹性和强度。
C型波登管敏感元件截面显椭圆形，测量介质的压力作用在波登管的内侧，这样波登管椭圆截面会趋于圆形截面。由于波登管微小变形，形成一定的环应力。此环应力会使波登管向外延伸。由于弹性波登管头部没有固定，其就会产生小小变形。
TB2b25EaVXXXXXyXXXXXXXXXXXX-2090147697TB2NYyyaVXXXXXlXpXXXXXXXXXX-2090147697TB2vY1BaVXXXXcjXXXXXXXXXXXX-2090147697
精确度等级：2.5、1.6。
Y系列红旗压力表技术参数：
1）表盘直径（mm）：￠40；￠50；￠60；￠75；￠80；￠100；￠150；￠200；￠250
2）精度等级（%）：1.0;1.6;2.5;4.0
3)测量范围(Mpa):0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4
4)参比工作条件
在下列条件下，仪表的基本误差、回差、轻敲位移及指针偏转的平稳性应符合本标准有关的规定。
a)环境温度为：20℃±5℃;
b)仪表处于正常工作位置;
c)负荷变化均匀;
注：未指明时，正常工作位置系指垂直安装。
5)温度影响：不大于0.4%/10℃(使用温度偏离20±5℃);
6)执行标准：GB/T1226-2010;[1-2]
安装方式:
1)径向直接安装
2)径向带后边
3)轴向直接安装
4)轴向带前边
使用注意事项：
1)工作压力使用全量程的1/3～2/3为宜，使用范围最高不得超过满刻度的3/4。
2)检定周期一般不超过半年,测压部位介质波动大，使用频繁，准确度要求较高，以及对安全因素要求较严的，可按具体情况将检定周期适当缩短。
3)工作环境应无腐蚀性气体。
主题特点：一般压力表适用于测量无爆炸危险、不结晶、不凝固及对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
生产企业：红旗仪表有限公司一般压力表适用于测量无爆炸危险、不结晶、不凝固及对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
精确度等级：2.5、1.6。
Y系列红旗压力表测量范围：0-0.1~0-100MPa,-0.1-0,-0.1-2.4MPa。
一般压力表属于就地指示型压力表，就地显示压力的大小，不带远程传送显示、调节功能。在工业过程控制与技术测量过程中，由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性，使得一般压力表得到越来越广泛的应用。
精确度等级：2.5、1.6。
Y系列红旗压力表工作原理：
压力表通过表内的敏感元件--波登管的弹性形变，经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动，引起指针偏转来显示压力。
波登管分为C型管、盘簧管、螺旋管等型式。一般采用冷作硬化型材料（常用材料是铜合金），在退火状态下具有很高的可塑性，经冷作加工硬化及定性处理后获得很高的弹性和强度。
C型波登管敏感元件截面显椭圆形，测量介质的压力作用在波登管的内侧，这样波登管椭圆截面会趋于圆形截面。由于波登管微小变形，形成一定的环应力。此环应力会使波登管向外延伸。由于弹性波登管头部没有固定，其就会产生小小变形。
TB2b25EaVXXXXXyXXXXXXXXXXXX-2090147697TB2NYyyaVXXXXXlXpXXXXXXXXXX-2090147697TB2vY1BaVXXXXcjXXXXXXXXXXXX-2090147697
精确度等级：2.5、1.6。
Y系列红旗压力表技术参数：
1）表盘直径（mm）：￠40；￠50；￠60；￠75；￠80；￠100；￠150；￠200；￠250
2）精度等级（%）：1.0;1.6;2.5;4.0
3)测量范围(Mpa):0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4
4)参比工作条件
在下列条件下，仪表的基本误差、回差、轻敲位移及指针偏转的平稳性应符合本标准有关的规定。
a)环境温度为：20℃±5℃;
b)仪表处于正常工作位置;
c)负荷变化均匀;
注：未指明时，正常工作位置系指垂直安装。
5)温度影响：不大于0.4%/10℃(使用温度偏离20±5℃);
6)执行标准：GB/T1226-2010;[1-2]
安装方式:
1)径向直接安装
2)径向带后边
3)轴向直接安装
4)轴向带前边
使用注意事项：
1)工作压力使用全量程的1/3～2/3为宜，使用范围最高不得超过满刻度的3/4。
2)检定周期一般不超过半年,测压部位介质波动大，使用频繁，准确度要求较高，以及对安全因素要求较严的，可按具体情况将检定周期适当缩短。
3)工作环境应无腐蚀性气体。
