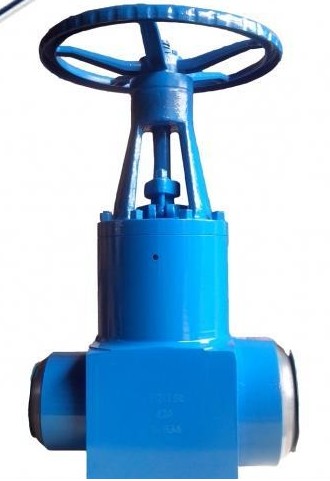

Z961Y-250I-P91锻件电站闸阀产品对应型号: Z60H、Z41H、Z61H、Z560H、Z561H
压力环境 : 900LB, 1500LB, 2500LB,3500LB
阀体材质: 整体锻造A105，整体锻造F304，整体锻造F11,F22,P91等特殊材质
连接形式: 焊接
公称通径: 2"-18"
Z961Y-250I-P91锻件电站闸阀适用介质:水，油品，蒸汽-碳钢+铬钼钢；
         硝酸，醋酸类等-不锈钢；
         丙烷，乙烯等-低温钢；
工作温度: 碳钢-29℃～425℃；
          不锈钢-40℃～550℃；
          低温钢-46℃～350℃，
          铬钼钢-29℃～550℃ .
Z961Y-250I-P91锻件电站闸阀结构形式：自密封
驱动方式: 电动、气动、液动、齿轮等
适用行业: 石油、化工、火力、制药、化肥、发电厂等行业

Z961Y-250I-P91锻件电站闸阀主要零件材料

阀   体
阀   盖
闸   板
阀   座
阀   杆
填   料
A105
WCB
A105+13Cr
A105+13Cr
2Cr13
柔性石墨+不锈钢
12Cr1MoV
WCB
12Cr1MoV+STL
12Cr1MoV+STL
25Cr2MoVA
柔性石墨+不锈钢
F11
WC6
12Cr1MoV+STL
12Cr1MoV+STL
25Cr2MoVA
柔性石墨+不锈钢
F22
WC9
12Cr1MoV+STL
12Cr1MoV+STL
25Cr2MoVA
柔性石墨+不锈钢
F91
WC9
F91+STL
F91+STL
25Cr2MoVA
柔性石墨+不锈钢
F304
CF8
F304
F304
F304
柔性石墨+不锈钢
F316
CF8M
F316
F316
F316
柔性石墨+不锈钢

 900Ｌb主要连接尺寸和外形尺寸

公称压力
CLASS
SIZE
标准值
参考值
接管尺寸
Inch
mm
Ｄ
Ｄ1
Ｌ
Ｈ1
Ｈ2
Ｈ3
ＤwＸＴ
900Lb
2"
50
62
49
216
490
610
585
φ60*5.5
2-1/2"
65
75
59
254
620
730
690
φ73*7
3"
80
91
74
305
650
750
710
φ89*7.6
4"
100
117
97
356
750
870
825
φ114*8.55
5"
125
144
122
432
850
950
925
φ141*9.55
6"
150
172
146
508
1005
1120
1005
φ168*10.95
8"
200
223
194
660
1050
1190
1165
φ219*12.7
10"
250
278
243
787
1165
1310
1312
φ273*15.1
12"
300
329
289
914
1298
1425
1389
φ324*17.5
14"
350
362
318
991
1415
1655
1610
φ356*19.05
16"
400
413
364
1092
1610
1835
1812
φ406*21.45

 1500Ｌb主要连接尺寸和外形尺寸

公称压力
CLASS
SIZE
标准值
参考值
接管尺寸
Inch
mm
Ｄ
Ｄ1
Ｌ
Ｈ1
Ｈ2
Ｈ3
ＤwＸＴ
1500Lb
2"
50
62
42.5
216
495
750
680
φ60*8.55
2-1/2"
65
75
54
254
640
770
730
φ73*9.55
3"
80
91
67
305
670
780
750
φ89*11.15
4"
100
117
92
406
775
910
885
φ114*11.15
5"
125
144
116
483
875
970
910
φ141*12.7
6"
150
172
140
559
1055
1190
998
φ168*14.25
8"
200
223
183
711
1095
1210
1138
φ219*18.25
10"
250
278
230
864
1200
1440
1448
φ273*21.45
12"
300
329
273
991
1325
1640
1631
φ324*25.4
14"
350
362
300
1067
1435
1845
1795
φ356*27.8
16"
400
413
344
1194
1613
2015
1995
φ406*30.95
18"
450
464
387
1346
1823
2235
2150
φ457*34.95
20"
500
516
432
1473
2010
2520
2446
φ508*38.1

2500Ｌb主要连接尺寸和外形尺寸

公称压力
CLASS
SIZE
标准值
参考值
接管尺寸
Inch
mm
Ｄ
Ｄ1
Ｌ
Ｈ1
Ｈ2
Ｈ3
ＤwＸＴ
2500Lb
2"
50
62
42.5
279
498
790
690
φ60*8.55
2-1/2"
65
75
54
330
640
830
775
φ73*9.55
3"
80
91
67
368
680
850
790
φ89*11.15
4"
100
117
87
457
805
950
860
φ114*13.5
5"
125
144
110
533
965
1105
925
φ141*15.9
6"
150
172
132
610
1080
1200
1130
φ168*18.25
8"
200
223
173
762
1100
1250
1185
φ219*23
10"
250
278
216
914
1275
1420
1205
φ273*28.6
12"
300
329
257
1041
1390
1725
1660
φ324*33.3
14"
350
362
284
1118
1512
1850
1740
φ356*35.7
16"
400
413
325
1245
1715
2145
1925
φ406*40.5
18"
450
464
367
1397
2015
2355
2106
φ457*45.25
20"
500
/
/
/
/
/
/
/
