  • 蝶阀
  • 美标对焊式硬密封蝶阀
  • D363H-150Lb

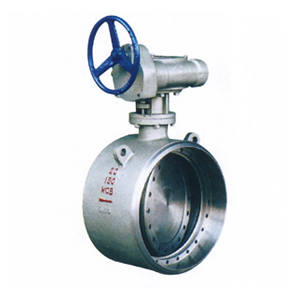

  • D363H-150Lb美标对焊式硬密封蝶阀
  • 344

美标D363(H、W)对焊式硬密封蝶阀系列外形尺寸(C、P、R、V)

通 径

结 构 长 度

法兰外径

螺栓孔中心距

法兰  厚度

法兰孔数

孔 径

对夹式

法兰式

D

D1

C

Z

d

2"

43

108

152.4

120.6

19

4

19

2 1/2"

46

112

177.8

139.7

22

4

19

3"

48

114

190.5

152.4

24

4

19

4"

54

127

228.6

190.5

24

8

19

5"

56

140

254

215.9

24

8

22

6"

57

140

279.4

241.3

26

8

22

8"

64

152

342.9

298.5

28

8

22

10"

71

165

406.4

362

30

12

25

12"

81

178

482.6

431.8

32

12

25

14"

92

190

533.4

476.3

35

12

28

16"

102

216

596.9

539.8

37

16

28

18"

114

222

635

578

40

16

32

20"

127

229

698.5

635

43

20

32

24"

154

267

812.8

749.3

48

20

35







通 径

结 构 长 度

法兰外径

螺栓孔中心距

法兰  厚度

法兰孔数

孔 径

对夹式

法兰式

D

D1

C

Z

d

2"

43

150

165.1

127

22

8

19

2 1/2"

46

170

190.5

149.4

26

8

22

3"

48

180

209.5

168

28

8

22

4"

54

190

254

200

32

8

22

5"

56

200

279.4

235

35

8

22

6"

59

210

317.5

269.7

37

12

22

8"

73

230

381

330.2

41

12

25

10"

83

250

444.5

387.4

48

16

28

12"

92

270

520.7

450.9

51

16

32

14"

117

290

584.2

514.4

54

20

32

16"

133

310

647.7

571.5

57

20

35

18"

149

330

711.2

628.7

60

24

35

20"

159

350

774.7

685.8

64

24

35

24"

181

390

914.4

812.8

70

24

41
