  • 闸阀
  • 高温高压电动闸阀
  • Z960/2 Y-P54170V
  • Z960/2 Y-P54170V高温高压电动闸阀
  • 414

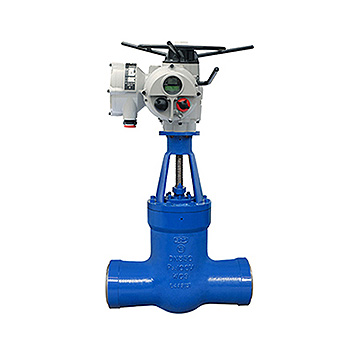

Z960/2 Y-P54170V高温高压电动闸阀样图:



Z960/2 Y-P54170V高温高压电动闸阀主要尺寸:

型号 公称通径DN(mm) 主要尺寸(mm)
L D1 D2

Z962H-200

Z960Y-200

Z962Y-P(54)100V

Z960Y-P(54)100V

150 700 164 200
175 750 186 223
200 800 200 262
225 850 233 282
250 950 275 325
300 1194 312 380
350 1300 366 430
400 1450 410 470
500 1600 500 570
600 1750 580 640

Z960Y-320

Z960Y-P(57)170V

150 700 150 200
175 750 170 225
200 800 200 262
225 850 207 283
250 950 250 325
300 1194 265 377
350 1300 366 430
400 1450 410 470
500 1600 500 570
600 1750 580 640

Z962H-250

Z960Y-250

Z962Y-P(54)140V

Z960Y-P(54)140V

150 700 150 200
175 750 176 223
200 800 200 262
225 850 220 282
250 950 265 325
300 1194 305 380
350 1300 366 430
400 1450 410 470
500 1600 500 570
600 1750 580 640
