  • 球阀
  • 电动天然气调节球阀
  • CQ947F

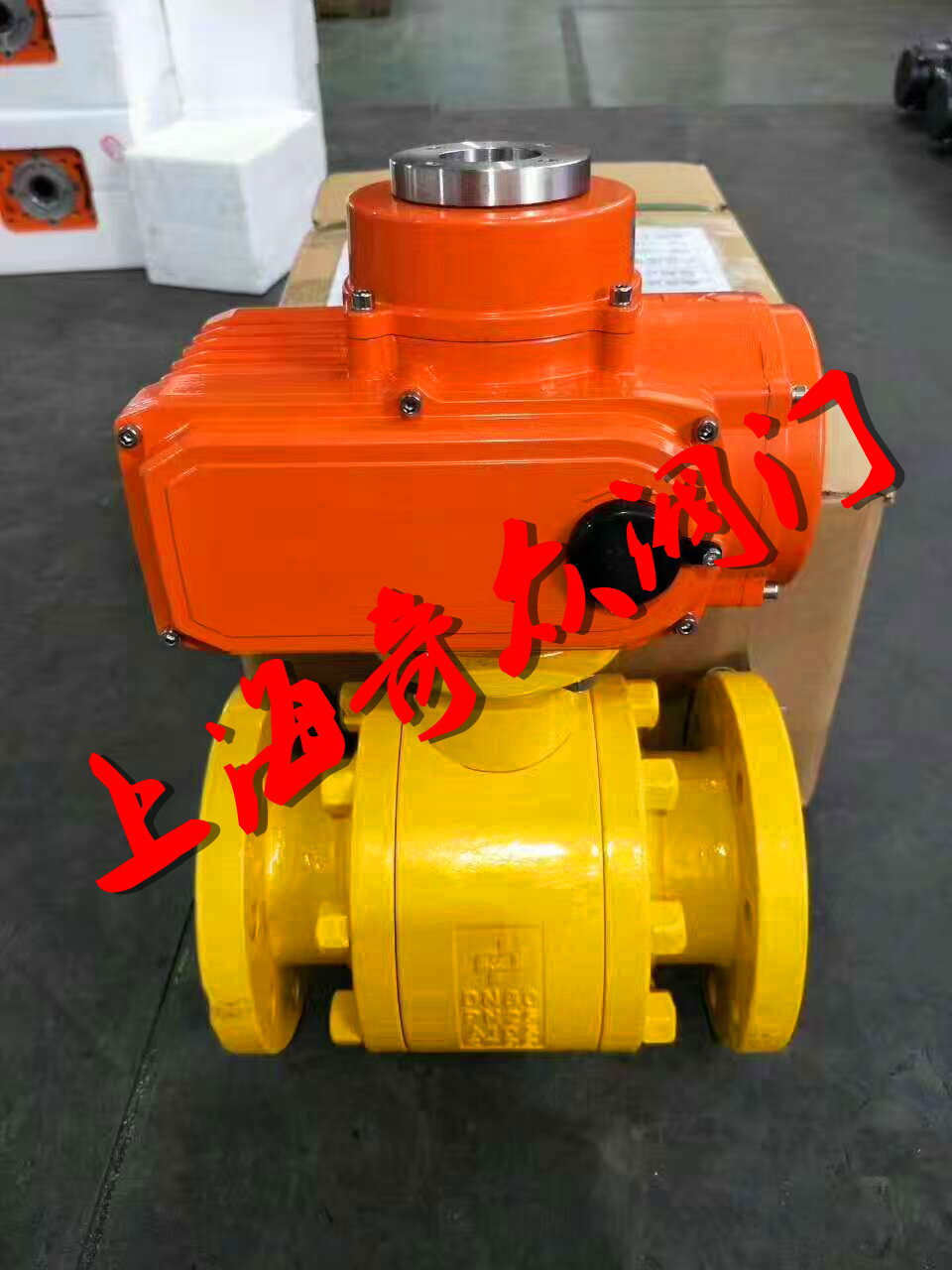

  • CQ947F电动天然气调节球阀
  • 2
上一个:高压抗硫固定球阀  下一个:

CQ947F电动天然气调节球阀为锻钢结构,特别适用于煤气、净化天然气、酸性天然气、水、煤浆及油品等介质的工况,适用于Class150~Class1500,工作温度-28~300℃的石油、化工、火力电站等各种工况的管路上,起切断或接通介质的作用。
因为锻钢球阀内件材料也是经过精心的选择,阀体的壁厚和阀体的螺栓的连接强度按美国标准ASMEB16.34的要求,经过严密计算,确保相应的阀体压力等级和结合部的可靠强度。
球体采用固定结构,浮动阀座,在操作压力下能达到较小的扭矩,采用了具有自润PTFE的金属轴套,与高强度、高光洁度的阀杆配合,使摩擦系数降到最低。
CQ947F电动天然气调节球阀使用聚合材料作为阀座密封,密封座用弹簧加载,在较广的温度变化和压力变化范围内具有优良的密封性能,确保在关闭压差作用下达到无气泡泄漏的密封,且在最大压差下任可保持最小操作扭矩。
CQ947F电动天然气调节球阀的规格和压力等级符合美国石油学会API16D/ISO14314标准、中国GB/T19672标准及美国ASME标准的要求。根据客户要求,阀门可采用符合美国腐蚀工程协会标准NACEMR0175或NACEMR0103的材料。
CQ947F电动天然气调节球阀的设计和制造质量体系是以ISO9001质量体系标准和APIQ1的质量大纲规范为模式,并分别经DNV船级社和美国API石油学会认可,符合ISO9001质量体系标准,符合APIQ1和API6D规范,并授权使用API会标,证书号为API6D-0652.
管线锻钢球阀有多种材料可选择,规范和压力等级齐全,全通经和缩经兼备,石油、天然气、化工原料等输送管路广泛应用的理想阀门。

CQ947F电动天然气调节球阀系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能;标准阀座采用弹簧结构,将阀座推向球体,保证了良好的进出口双向密封性能;利用自带的排放阀,阀体中腔可向外排放;枢轴采用防吹出保护结构,有效地防止泄漏;低磨擦系数的轴承,使得扭矩减少到最小,便于阀门启闭;阀杆与阀体有效的接触,使防静电接地装置性能优越等。具有性能优异,可靠性高,用途广泛,价格合理等优点。

CQ947F电动天然气调节球阀用途:

Q347F-16C/25/40/64/100/160燃气锻钢球阀采用球体固定、阀体锻造、中部法兰连接采用螺栓连接的设计。锻造的阀体保证了球阀壳体的质量以及强度和刚度;中部的连接螺栓设计和选用是经过科学而精确的计算保证其强度,因此,使用该系列球阀是安全的。浮动双阀座,密封设计是采用独特的两道软密封及金属密封形成三次密封,保证了可靠的密封,开关扭矩轻,易操作。在燃气、天然气、液化气、液化石油气、煤气、石油等长输管线及石化、医药、城建等领域应用十分广泛。

CQ947F电动天然气调节球阀操作原理和结构说明:

1、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质。

2、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长。

3、启闭迅速,启闭时只需把球体转动90°,方便而迅速。

4.球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小。

5、经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制,能满足用户的各种工况使用要求。

CQ947F电动天然气调节球阀构特点:

1,独特的阀座密封结构:
阀座采用前密封设计结构,此结构具有双向密封和中腔自动泄压功能。镶嵌有密封材料的密封座是浮动,它由弹簧加载,在关闭位置时,密封面始终与球体保持紧密接触,确保阀门在高、低压差下均能达到泄漏密封。
2,自动泄压结构:
当中腔压力出现异常升高现象时,单密封结构的球阀具有自动泄压功能,而双密封结构的球阀则有阀体上的附加泄压装置进行泄压。
3,密封的紧急救护功能:
阀门设计有辅助的阀座紧急密封系统。一旦密封面受损,可以通过辅助密封系统注射相应的密封剂进行紧急救护,必要时候也可以通过辅助系统对阀座区域进行冲洗润滑等。
4,防静电装置:
当操作阀门时,由于球体阀座之间摩擦,会产生静电电荷并聚积在球体行。为防止产生静电火花,特在阀门上设置防静电装置,把产生的静电导出。
5,防火结构:
固定球阀阀座采用独特结构,当发生火灾时,非金属密封面材料烧毁时,金属环利用弹簧的弹力推动阀座与球体吻合密封,从而阻止火势蔓延和介质外流。(防火结构设计符合API607,JB/T6899和BS755),
6,全通径结构及缩径结构:
为满足用户需求,远一公司球阀有全通径系列和缩径系列,全通径球阀的管道内径与管道内径一致,便于清扫等,缩径球阀重量轻,其流体阻力仅为相同口径截止阀一部分,前景较为广阔。
7,阀体的泄放装置:
可根据客户装置要求,球阀的阀体上安装排泄阀。一旦阀门的两端被封闭,阀腔内的积压可通过阀体的排泄阀进行排放泄压。

CQ947F电动天然气调节球阀产品性能规范:

压力等级常温试验压力(Mpa)
壳体密封低气压密封
公称压力(LB)1.0~160mpa压力*1.5压力*1.10.6
150~600LB//0.6
适用温度-40~+80℃
适用介质天然气, 液化石油气、煤气等

CQ947F电动天然气调节球阀主要零件材料

零 件 名 称材 料
阀 体 阀 盖锻钢 A105
球 体不 锈 钢 304SS
密 封 圈PTFE(特氟隆)-聚四氟乙烯
阀 杆铬不锈钢Cr13
阀杆填料聚四氟乙烯
中法兰螺母/螺栓35#

CQ947F电动天然气调节球阀主要外形尺寸和连接尺寸:

公称
通径
标准值
参考值
重量(kg)
L
D
D1
D2
b
f
Z-Φd
H1
H2
H3
H4
法兰
对焊
Q47F
Q347F
mm
PN1.0(Mpa)
15
108
165
95
65
46
14
2
4-Φ14
145

210
346
4.5

20
117
190
105
75
56
16
2
4-Φ14
152

220
352
5.5

25
127
216
115
85
65
16
2
4-Φ14
162

235
364
7

32
140
229
140
100
76
18
2
4-Φ18
175

255
382
11.5

40
165
241
150
110
84
18
2
4-Φ18
188

280
406
17

50
178
292
165
125
99
20
2
4-Φ18
205
228
308
430
22
31
65
190
330
185
145
118
20
2
4-Φ18
222
248
340
460
28
39
80
203
356
200
160
132
20
2
8-Φ18
242
270
380
494
41
52
100
229
432
220
180
156
22
2
8-Φ18
265
294
430
538
48
71
125
346
508
250
210
184
22
2
8-Φ18

322
490
588

103
150
394
559
285
240
211
24
2
8-Φ23

358
560
644

180
200
457
660
340
295
286
24
2
8-Φ23

406
640
704

290
250
533
787
395
350
319
26
2
12-Φ23

468
730
766

400
300
610
838
445
400
370
26
2
12-Φ23

538
830
830

540
350
686
889
505
460
429
26
2
16-Φ23

610
940
922

734
400
762
991
565
515
480
26
2
16-Φ26

682
1060
1020

1005
450
864
1092
615
565
530
28
2
20-Φ26

755
1180
1114

1372
500
914
1194
670
620
582
28
2
20-Φ26

832
1300
1204

1880
600
1450
1394
780
725
682
34
2
20-Φ30

922
1420
1290

2648
700
1650
1549
895
840
794
34
2
24-Φ30

1015
1540
1375

3828
800
1850
1778
1015
950
901
36
2
24-Φ34

1110
1650
1448

5462
PN1.6(MPa)
15
108
165
95
65
46
14
2
4-Φ14
145

210
346
4.5

20
117
190
105
75
56
16
2
4-Φ14
152

220
352
5.5

25
127
216
115
85
65
16
2
4-Φ14
162

235
364
7

32
140
229
140
100
76
18
2
4-Φ18
185

255
382
11.5

40
165
241
150
110
84
18
2
4-Φ18
188

280
406
17

50
178
292
165
125
99
20
2
4-Φ18
205
228
308
430
22
31
65
190
330
185
145
118
20
2
4-Φ18
222
248
340
460
28
39
80
203
356
200
160
132
20
2
8-Φ18
242
270
380
494
41
52
100
229
432
220
180
156
22
2
8-Φ18
265
294
430
538
58
71
125
356
508
25
210
184
22
2
8-Φ18

322
490
588

103
150
394
559
285
240
211
24
2
8-Φ23

358
560
644

182
200
457
660
340
295
266
24
2
12-Φ23

406
640
704

292
250
533
787
405
355
319
26
2
12-Φ26

468
730
766

404
300
610
838
460
410
370
28
2
12-Φ26

538
830
830

545
350
686
889
520
470
429
30
2
16-Φ26

610
940
922

745
400
762
991
580
525
480
32
2
16-Φ30

682
1060
1020

1020
450
864
1092
640
585
548
34
2
20-Φ30

755
1180
1114

1392
500
914
1194
715
650
609
36
2
20-Φ34

832
1300
1204

1910
600
1450
1394
840
770
720
38
2
20-Φ36

922
1420
1290

2688
700
1650
1549
910
840
794
40
2
24-Φ36

1015
1540
1375

3878
800
1850
1778
1025
950
901
42
2
24-Φ39

1110
1650
1448

5522
PN2.5(MPa)
15
140
165
95
65
46
14
2
4-Φ14
150

218
354
4

20
152
190
105
75
56
14
2
4-Φ14
158

228
360
5

25
165
216
115
85
65
16
2
4-Φ14
166

245
374
7.5

32
178
229
140
100
76
18
2
4-Φ18
180

265
392
11.5

40
190
241
150
110
84
18
2
4-Φ18
195

290
416
16

50
216
292
165
125
99
20
2
4-Φ18
216
240
320
442
21
30
65
241
330
185
145
118
22
2
8-Φ18
234
260
355
475
28
39
80
283
356
200
160
132
24
2
8-Φ18
252
280
394
508
41
52
100
305
432
235
190
156
24
2
8-Φ23
278
308
445
552
58
72
125
381
508
270
220
184
26
2
8-Φ26

345
512
610

104
150
403
559
300
250
211
28
2
8-Φ26

390
592
686

180
200
502
660
360
310
274
30
2
12-Φ26

455
690
754

284
250
568
787
425
370
330
32
2
12-Φ30

528
790
826

390
