ZPM铸铁拍门详细资料

一、产品用途:

ZPM铸铁拍门,主要用于给排水和污水处理工程的各种管道和水渠道,用于溢流或止回介质,也可用作各种竖井井盖。

二、ZPM铸铁拍门产品特点及工作原理:

铸铁拍门系由阀体、阀盖及铰链构件组成,其启闭力来自水源压力,不需人工操作。该拍门内的水压大于拍门外侧压力,则开启;反之则关闭,以达到溢流和止回的作用。

三、ZPM铸铁拍门主要性能参数:

公称压力:0.1MPa

适用介质:水、河水、污水、海水

适用温度:≤50℃

主要零部件材质:灰铸铁

四、ZPM铸铁拍门主要外形尺寸:

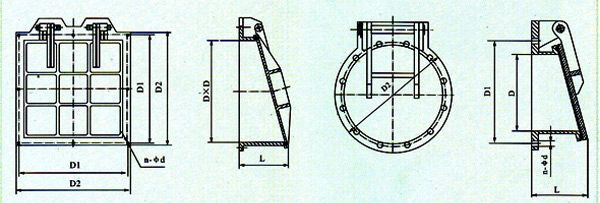

铸铁拍门结构图

公称通径

D

D1

D2

L

n-Φd

Φ250

250

335

375

180

12-Φ18

Φ300

300

395

440

200

12-Φ22

Φ350

350

445

490

220

12-Φ22

Φ400

400

495

540

230

16-Φ22

Φ450

450

550

595

240

16-Φ22

Φ500

500

600

645

280

20-Φ22

Φ600

600

705

755

330

20-Φ26

Φ700

700

810

860

330

24-Φ26

Φ800

800

920

975

330

24-Φ30

Φ900

900

1020

1075

350

24-Φ30

Φ1000

1000

1120

1175

380

28-Φ30

Φ1200

1200

1340

1405

420

32-Φ33

Φ1400

1400

1560

1630

480

36-Φ36

□300

300

390

460

200

4-Φ18

□400

400

520

590

230

4-Φ18

□600

600

765

835

330

8-Φ23

□800

800

950

1050

330

8-Φ23

□1000

1000

1150

1250

380

8-Φ23
