减速器采用二级精密蜗轮蜗杆传动机构，具有低噪声、高效率、自锁性等特点；手操机构具有通电自动复位功能；整机具有可靠的过热、过载和限位的三项保护，可确保产品的安全运行。

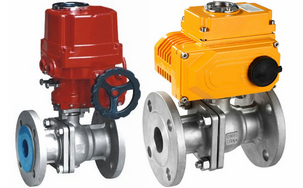

电动防爆球阀防爆等级为ExdⅡBT4、防护等级为IP67、可带现场控制装置。防爆型电动球阀主要特点为：不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。产品外壳防护性能达到IECIP67，NEMA4和6标准，具有卓越的户外使用性能。
Q941F智能电动球阀产品按组合方式具有二位和比例两个系列，并具EXdIIBT4防爆等级，可以满足各类角行程调节阀的配套。
智能电动球阀,防爆电动球阀采用一体化结构,与DTR电动执行机构相配,有输入控制信号（4~20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
（一）智能电动球阀主要技术参数：
①、结构形式：角型单座铸造阀
②、公称通径：20-300mm
③、公称压力：1.6-6.4Mpa
④、连接形式：法兰式按JB78-59、JB79-59
⑤、材料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
（二）ZDJR智能电动O型调节球阀阀内组件
①、阀芯形式：O型阀芯
②、流量特性：快开型
③、材料：1Cr18Ni9Ti0Cr17Ni12Mo2衬PTFE
④、密封面材料：PTFE、PPL、硬密封。
（三）ZDJR智能电动O型调节球阀执行机构：
①、类型：可选PSQ、DTR和3810系列电子式角行程执行机构。防爆型选用3810系列。
②、技术参数和性能：请参阅相应执行机构与阀门定位器说明书。
Q941F智能电动球阀理想流量特性表：
公称通径（DN） | 不同开度角下的Kv值 | ||||||||
温度 | 10o | 20o | 30o | 40o | 50o | 60o | 70o | 80o | 90o |
50 | 2 | 4 | 9 | 17 | 32 | 60 | 97 | 151 | 215 |
80 | 6 | 11 | 22 | 44 | 83 | 155 | 250 | 389 | 550 |
100 | 9 | 18 | 35 | 71 | 133 | 248 | 398 | 620 | 890 |
150 | 20 | 40 | 8/0 | 160 | 300 | 560 | 900 | 1400 | 2000 |
200 | 36 | 72 | 143 | 286 | 737 | 1002 | 1611 | 2506 | 3580 |
250 | 57 | 113 | 226 | 453 | 848 | 1582 | 2543 | 3955 | 5650 |
300 | 81 | 163 | 325 | 651 | 1220 | 2278 | 3661 | 5695 | 8100 |
Q941F智能电动球阀主要规格参数：
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
流量系数（Kv） | 20 | 38 | 72 | 110 | 170 | 215 | 380 | 550 | 890 | 1400 | 2000 | 3580 | 5650 | 8100 |
可调动作范围 | 0-90o | |||||||||||||
允许压差△P | 小于公称压力(1.6MPa) | |||||||||||||
泄漏量Q | 按AP1598标准测试 无泄漏 | |||||||||||||
环境温度℃ | -20~60℃ | |||||||||||||
基本误差 | ±2.5% | |||||||||||||
回差 | ±2.5% | |||||||||||||
死区 | 1% | |||||||||||||
可调范围 | 250：1 | 350：1 | ||||||||||||
配用执行机构 | PSQ101, 381RSA-05DTR-05 | DTR-10 PSQ201, DTR-20381RSC-30 | DTR-40381RSC-50 | PSQ701DTR-60 | ||||||||||
Q941F智能电动球阀主要外形及连接尺寸：
公称通径DN | L | D | H | L1 | D1 | b | Z-Ød | H1 | L2 |
压力 | 1.6/2.5/4.0 | 1.6/2.5/4.0 |
|
| 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 |
|
|
15 | 130/130/130 | 95 | 275 | 157 | 65 | 14/16/16 | 4-14 | 48 | 208 |
20 | 140/140/140 | 105 | 280 | 157 | 75 | 14/16/16 | 4-14 | 53 | 208 |
25 | 150/150/150 | 115 | 287 | 157 | 85 | 14/16/16 | 4-14 | 58 | 208 |
32 | 165/165/180 | 135 | 384 | 208 | 100 | 16/18/18 | 4-18 | 68 | 208 |
40 | 180/180/200 | 145 | 312 | 208 | 110 | 16/18/18 | 4-18 | 73 | 208 |
50 | 200/200/220 | 160 | 325 | 208 | 125 | 16/20/20 | 4-18 | 80 | 208 |
65 | 220/220/250 | 180 | 335 | 256 | 145 | 18/22/22 | 4-18/8-18/8-18 | 90 | 256 |
80 | 250/250/280 | 195 | 365 | 256 | 160 | 20/22/22 | 8-18 | 98 | 256 |
100 | 280/280/320 | 215/230/230 | 400 | 256 | 180/190/190 | 20/24/24 | 8-18/8-23/8-23 | 120 | 256 |
125 | 320/320/400 | 245/270/270 | 420 | 256 | 210/220/220 | 24/28/30 | 8-23/8-25/8-25 | 140 | 256 |
150 | 360/360/400 | 280/300/300 | 440 | 256 | 240/250/250 | 24/28/30 | 8-23/8-25/8-25 | 167 | 256 |
200 | 400/400/550 | 335/360/375 | 470 | 256 | 295/310/320 | 26/34/38 | 12-23/12-25/12-30 | 210 | 256 |
250 | 630 750 | 405 470 | 545 | 380 |
|
|
|
|
|
300 | 750 870 | 460 530 | 580 | 380 |
|
|
|
|
|
智能电动球阀结构图：
