奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q41F-烤绿漆球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

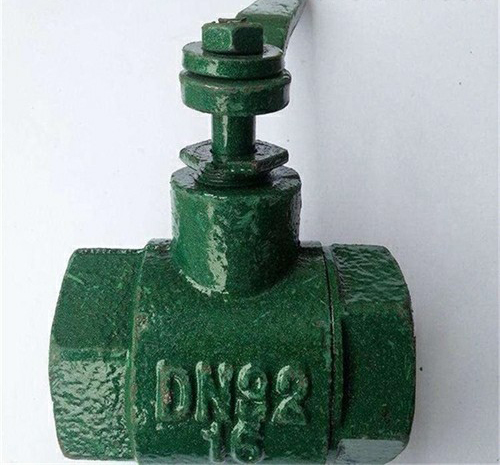

一、Q41F-烤绿漆球阀产品概述：
的关闭件是个球体，球体绕阀体心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。
浮动球阀采用特殊设计的双斜面弹性密封圈，有效的降低了球体与密封圈之间的摩擦力，减少了操作力矩。当介质压力较小时，密封圈与球体接触面积较小，故有较大的密封比压，确保可靠密封。当介质压力较大时，密封圈与球铁接触面积也相应增大。故密封圈能承受较大的介质推力而不会损坏，确保可靠密封。
二、Q41F-烤绿漆球阀技术参数：
球阀主要外型尺寸：
主要外形及尺寸 ：
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q41F-烤绿漆球阀产品，请您根据Q41F-烤绿漆球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、Q41F-烤绿漆球阀产品概述：
的关闭件是个球体，球体绕阀体心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。
浮动球阀采用特殊设计的双斜面弹性密封圈，有效的降低了球体与密封圈之间的摩擦力，减少了操作力矩。当介质压力较小时，密封圈与球体接触面积较小，故有较大的密封比压，确保可靠密封。当介质压力较大时，密封圈与球铁接触面积也相应增大。故密封圈能承受较大的介质推力而不会损坏，确保可靠密封。
二、Q41F-烤绿漆球阀技术参数：
型号 | 公称压力 | 试验压力 | 适用温度 | 适用介质 | |
| 强度（水） | 密封（水） | ||||
| 1.6 | 2.4 | 1.8 | ≤150℃ | 蒸汽、水、油 | |
球阀主要外型尺寸：
| 1.6MPa | DN | L | D | D1 | D2 | n-φd | H | D0 | |
凸面法兰 RF Q41PPL 16C 16P 16R | 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 78 | 140 |
| 20 | 140 | 105 | 75 | 55 | 14 | 4-14 | 84 | 160 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 4-14 | 95 | 180 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 4-18 | 150 | 250 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 4-18 | 150 | 300 | |
| 50 | 200 | 160 | 125 | 100 | 18 | 4-18 | 170 | 350 | |
| 65 | 220 | 180 | 145 | 120 | 20 | 4-18 | 195 | 350 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 8-18 | 215 | 400 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 8-18 | 250 | 500 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 8-18 | 265 | 600 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 8-23 | 270 | 800 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 330 | 1200 | |
| 2.5MPa | 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 103 | 140 |
凸面法兰 RF Q41PPL 25 25P 25R | 20 | 140 | 105 | 75 | 55 | 16 | 4-14 | 112 | 160 |
| 25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 123 | 180 | |
| 32 | 165 | 135 | 100 | 78 | 18 | 4-18 | 150 | 250 | |
| 40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 156 | 300 | |
| 50 | 200 | 160 | 125 | 100 | 20 | 8-18 | 172 | 350 | |
| 65 | 220 | 180 | 145 | 120 | 22 | 8-18 | 197 | 350 | |
| 80 | 250 | 195 | 160 | 135 | 22 | 8-23 | 222 | 400 | |
| 100 | 280 | 230 | 190 | 160 | 24 | 8-23 | 253 | 500 | |
| 125 | 320 | 270 | 220 | 188 | 28 | 8-25 | 275 | 600 | |
| 150 | 360 | 300 | 250 | 218 | 30 | 8-25 | 286 | 800 | |
| 200 | 400 | 360 | 310 | 278 | 34 | 12-25 | 340 | 1200 |
主要外形及尺寸 ：
通径 | 尺寸 | ||||||
| L | D | D1 | D2 | b-f | z-Φd | H | |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 84 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 95 |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-18 | 105 |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-18 | 120 |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-18 | 125 |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-18 | 150 |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-18 | 180 |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-18 | 190 |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-18 | 220 |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-23 | 238 |
| 200 | 457 | 335 | 295 | 265 | 30-3 | 12-23 | 250 |
