奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q41F-三片式法兰球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
一、Q41F-三片式法兰球阀概述：
阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。阀体铸造采用中国台湾引进的先进工艺，结构合理、造型美观。驱动方式:手动、电动、气动。可设置90°开关定位机构，根据需要加锁以防止误操作。
二、Q41F-三片式法兰球阀工作原理：
法兰三片式球阀是由三段阀体，中间配用螺栓锁定而成。具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。适宜做开关、切断阀使用。
三、Q41F-三片式法兰球阀产品特点：
1、 单阀座设计，消除了阀门中腔介质因异常升压而影响使用安全的问题。
2、 低扭矩设计，特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。
3、 启闭无摩擦，这一功能完了传统阀门因密封面之间相互摩擦而影响密封的问题。
4、 三片式结构，对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。
5、 楔形密封结构，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
6、 密封面的自清洁结构，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
四、Q41F-三片式法兰球阀连接尺寸：

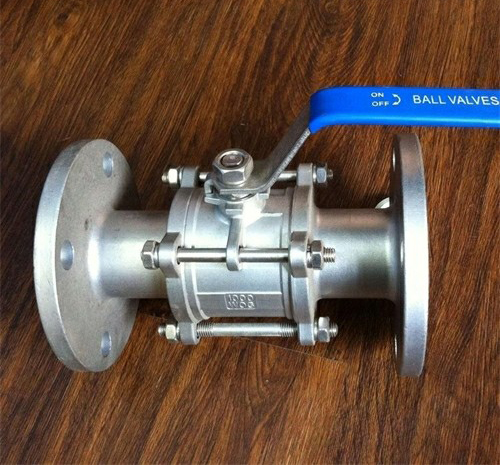

五、Q41F-三片式法兰球阀实物展示：
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q41F-三片式法兰球阀产品，请您根据Q41F-三片式法兰球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、Q41F-三片式法兰球阀概述：
阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。阀体铸造采用中国台湾引进的先进工艺，结构合理、造型美观。驱动方式:手动、电动、气动。可设置90°开关定位机构，根据需要加锁以防止误操作。
二、Q41F-三片式法兰球阀工作原理：
法兰三片式球阀是由三段阀体，中间配用螺栓锁定而成。具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。适宜做开关、切断阀使用。
三、Q41F-三片式法兰球阀产品特点：
1、 单阀座设计，消除了阀门中腔介质因异常升压而影响使用安全的问题。
2、 低扭矩设计，特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。
3、 启闭无摩擦，这一功能完了传统阀门因密封面之间相互摩擦而影响密封的问题。
4、 三片式结构，对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。
5、 楔形密封结构，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
6、 密封面的自清洁结构，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
四、Q41F-三片式法兰球阀连接尺寸：
| SIZE | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| d | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 76 | 100 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 |
| b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
| H | 75 | 95 | 90 | 110 | 130 | 140 | 170 | 180 | 250 |
| w | 130 | 140 | 140 | 170 | 200 | 220 | 350 | 350 | 550 |
| n-do | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 |
五、Q41F-三片式法兰球阀实物展示：
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q41F-三片式法兰球阀产品，请您根据Q41F-三片式法兰球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
