奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q942F/H-防爆电动Y型三通球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

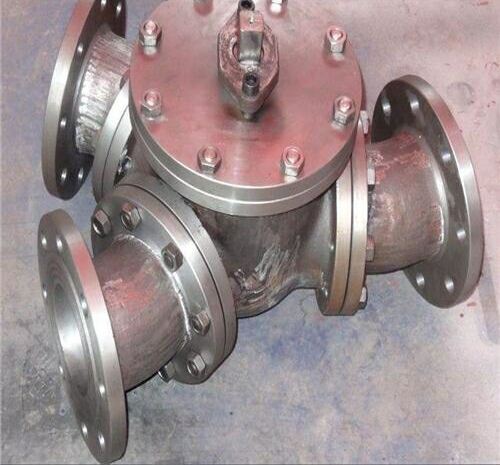

一、Q942F/H-防爆电动Y型三通球阀产品介绍
有相互成120°、135°二种阀体结构形式，Y型三通球阀流道平坦、流体阻力小，流通能力强。切换时介质无滞留，不会造成二次污染。
二、Q942F/H-防爆电动Y型三通球阀性能参数：
三、Q942F/H-防爆电动Y型三通球阀材质说明
四、Q942F/H-防爆电动Y型三通球阀连接尺寸：
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q942F/H-防爆电动Y型三通球阀产品，请您根据Q942F/H-防爆电动Y型三通球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、Q942F/H-防爆电动Y型三通球阀产品介绍
有相互成120°、135°二种阀体结构形式，Y型三通球阀流道平坦、流体阻力小，流通能力强。切换时介质无滞留，不会造成二次污染。
二、Q942F/H-防爆电动Y型三通球阀性能参数：
| 电动执行器技术参数 | Y型电动三通球阀阀体参数 | ||
| 电源 | AC110、AC220、AC380V/DC24、DC220V | 公称通径 | DN50～250mm |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6-10MPa |
| 任选功能 | 开关型、触点型、开度信号、智能调节型 | 阀轴材质 | 不锈钢 |
| 动作范围 | 0～90°±5° | 阀体材质 | WCB/304/316/316L不锈钢 |
| 动作时间 | 15秒/30秒/60秒 | 球体材质 | WCB/304/316/316L不锈钢 |
| 环境温度 | -30°～60° | 阀座密封 | PTFE、PPL、合金钢、硬质合金 |
| 手动操作 | 附带手柄操作 | 温度 | PTFE≤180℃、PPL≤350℃ |
| 限位 | 电气、机械二重限位 | 结构型式 | 法兰 |
| 防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | 适用介质 | 水、石油、酸类、粘性流体、浆料介质等 |
| 输入信号 | 4-20mA/0-10VDC(智能调节型) | 特点 | 结构紧凑、体积小、安装简单快速 |
三、Q942F/H-防爆电动Y型三通球阀材质说明
| 零件名称 | 材料名称 | |||
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 | |||
| 适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
四、Q942F/H-防爆电动Y型三通球阀连接尺寸：
| DN | L | D | K | R | C | f | n-d |
| 50 | 110 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
| 65 | 130 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
| 80 | 150 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
| 100 | 170 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
| 125 | 190 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
| 150 | 210 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
| 200 | 245 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
| 250 | 290 | 405 | 355 | 320 | 30 | 3 | 12-25 |
