奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多SQ345F-双联三通球阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!

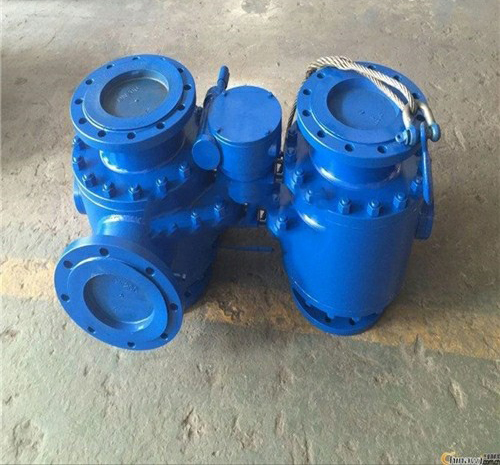

一、SQ345F-双联三通球阀结构特点:
是一种三个连接口互成120°的新型三通球阀,此阀门可以解决互成120°时阀门的连接问题,同时也可以根据客户的要求,定做成两通孔之间互成135°,这样从而可以使用我们的介质达到流向切换的目的。球阀与阀座密封根据工况不同,可分别采用软密封、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬化材料等多种先进工艺,适用各种苛刻工况,软密封适用200℃以下工况,硬密封碳钢不超过425℃,不锈钢不超过500℃。
二、SQ345F-双联三通球阀流向结合:
Y型三通球阀有相互成120°和两通孔成135°,根据需要可实现对介质流向切换两种工况。Y型三通球阀有相互成120°和两通孔成135°,根据需要可实现对介质流向切换两种工况。
三、SQ345F-双联三通球阀主要参数:
五、SQ345F-双联三通球阀外形尺寸:PN10-40
上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的SQ345F-双联三通球阀产品,请您根据SQ345F-双联三通球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、SQ345F-双联三通球阀结构特点:
是一种三个连接口互成120°的新型三通球阀,此阀门可以解决互成120°时阀门的连接问题,同时也可以根据客户的要求,定做成两通孔之间互成135°,这样从而可以使用我们的介质达到流向切换的目的。球阀与阀座密封根据工况不同,可分别采用软密封、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬化材料等多种先进工艺,适用各种苛刻工况,软密封适用200℃以下工况,硬密封碳钢不超过425℃,不锈钢不超过500℃。
二、SQ345F-双联三通球阀流向结合:
Y型三通球阀有相互成120°和两通孔成135°,根据需要可实现对介质流向切换两种工况。Y型三通球阀有相互成120°和两通孔成135°,根据需要可实现对介质流向切换两种工况。
三、SQ345F-双联三通球阀主要参数:
产品型号 | Q42F-10-40C | Q42F-10-40P | Q42F-10-40R |
Q42Y-150-300C | Q42Y-150-300P | Q42Y-150-300R | |
阀体 | WCB | CF8 | CF8M |
球体 | WVB ENP | CF8 | CF8M |
阀杆/固定圈 | 2Cr13 | 304 | 316 |
阀座 | PTFE | PTFE | PTFE |
填料 | PTFE O形圈 | PTFE O形圈 | |
适用介质 | 水、油、蒸汽等 | 酸等腐蚀性介质 | |
适用温度 | -29-150℃ | -29-150℃ | |
蜗轮Y型三通球阀 | Q后插入“3”表示,示例:Q342F-16C | ||
气动Y型三通球阀 | Q后插入“6”表示,示例:Q642F-10C | ||
电动Y型三通球阀 | Q后插入“9”表示,示例:Q942F-16P |
五、SQ345F-双联三通球阀外形尺寸:PN10-40
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 |
上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的SQ345F-双联三通球阀产品,请您根据SQ345F-双联三通球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
