奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多BQ41PPL-夹套保温球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

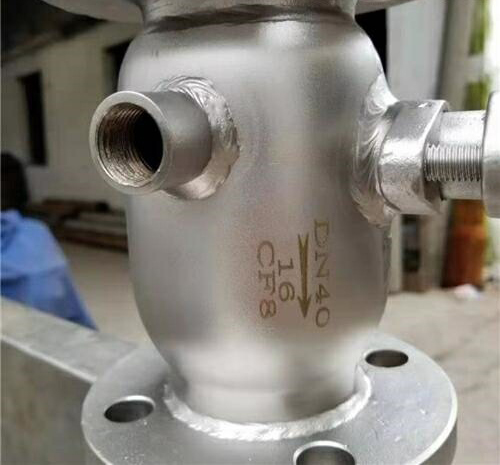

一、BQ41PPL-夹套保温球阀产品简介
又称一体式保温球阀，保温球阀是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。该产品具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。本产品采用整体式结构形式。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
二、BQ41PPL-夹套保温球阀产品主要特点
1、一体式保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。
2、应用广泛主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
3、由于采用整体式结构，因而保温球阀比一般球阀体积更小，重量更轻，且无外漏,密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
三、BQ41PPL-夹套保温球阀产品主要性能参数
四、BQ41PPL-夹套保温球阀产品主要结构尺寸
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的BQ41PPL-夹套保温球阀产品，请您根据BQ41PPL-夹套保温球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、BQ41PPL-夹套保温球阀产品简介
又称一体式保温球阀，保温球阀是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。该产品具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。本产品采用整体式结构形式。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
二、BQ41PPL-夹套保温球阀产品主要特点
1、一体式保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。
2、应用广泛主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
3、由于采用整体式结构，因而保温球阀比一般球阀体积更小，重量更轻，且无外漏,密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
三、BQ41PPL-夹套保温球阀产品主要性能参数
| 公称通径 | DN15～200、NPS 3/4～8 | ||
| 公称压力(Mpa) | PN1.6~2.5、Class150~300、10K、20K | ||
| 阀门材料及适用工况 | 零件名称 | 材 料 | |
| 3.阀体 | WCB | CF8(304) | CF8M(316) |
| 2.阀座 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
| 4.密封圈 | 聚四氟乙烯、对位聚笨 | ||
| 5.球体 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
| 6.阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
| 1.夹套 | 25 | 25 | 25 |
| 7.填料 | 聚四氟乙烯、柔性石墨 | ||
| 适用介质 | 水、蒸汽、油品 | 硝酸等腐蚀性介质 | 醋酸等腐蚀性介质 |
| 适用温度 | -29～180℃(聚四氟乙烯)、-20～300℃（对位聚笨） | ||
| 设计制造 | GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351 | ||
| 结构长度 | GB/T 12221-1989、ANSI B16.10；JIS B2002 | ||
| 连接法兰 | JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214 | ||
| 压力试验 | JB/T 9092-1999、API 598 | ||
| 传动方式 | 手动、蜗轮蜗杆传动、气动、电动。 |
四、BQ41PPL-夹套保温球阀产品主要结构尺寸
| 公称压力 PN(MPa) | 公称通径 DN(mm) | 主要外型及连接尺寸(mm) | 夹套法兰 连接尺寸 | 配应法兰 DN(mm) | ||||||
| L | L1 | D | D1 | D2 | b | Z-Φd | ||||
| 1.6 | 15 | 108 | 45 | 135 | 100 | 78 | 16 | 4-18 | 15 | 32 |
| 20 | 117 | 55 | 145 | 110 | 85 | 16 | 4-18 | 15 | 40 | |
| 25 | 127 | 65 | 160 | 125 | 100 | 16 | 4-18 | 15 | 50 | |
| 32 | 140 | 78 | 180 | 145 | 120 | 18 | 8-18 | 15 | 65 | |
| 40 | 165 | 85 | 180 | 145 | 120 | 18 | 8-18 | 15 | 65 | |
| 50 | 178 | 100 | 195 | 160 | 135 | 19 | 8-18 | 15 | 80 | |
| 65 | 203 | 120 | 245 | 210 | 185 | 21 | 8-18 | 20 | 125 | |
| 80 | 229 | 135 | 280 | 240 | 210 | 23 | 8-23 | 20 | 150 | |
| 100 | 254 | 155 | 335 | 295 | 265 | 24 | 8-23 | 20 | 200 | |
| 125 | 267 | 185 | 335 | 295 | 265 | 24 | 12-23 | 20 | 200 | |
| 150 | 292 | 210 | 405 | 355 | 320 | 28 | 12-25 | 20 | 250 | |
| 200 | 330 | 265 | 520 | 470 | 435 | 32 | 16-25 | 25 | 350 |
