奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多D71X-广式蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

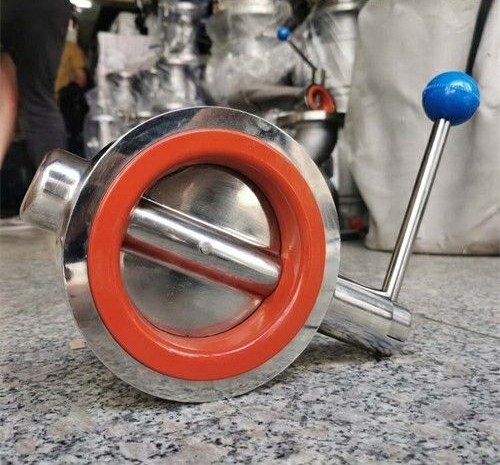

D71X-广式蝶阀连接方式卡箍快装，又名卡箍式蝶阀，主要应用在管道连接处控制液体和物流开关工作，比如饮料机械，食品机械，乳品机械等卫生级行业。
产品内外用抛光设备处理，达到表面精密度要求
1、垫圈材质有NBR，VMQ 或FPM（氟橡胶），它们都符合FDA 177.2600；
2、连接：焊接，卡箍，螺纹，单焊接单螺纹，法兰式，DIN,SMS,RJT,ISO,IDF,3A;
3、手柄：二，三，四拉杆手柄，多为手柄，多位不锈钢手柄，
4、执行器：不锈钢气动执行器，卧式气动执行器，电动执行器，
5、智能阀门器：电流信号4-20mA（0-20mA）,电压信号0-5V；总线协议DEVICENET;
D71X-广式蝶阀工作原理：
1、可以通过通过执行器自动操作也可以手柄操作；
2、手柄控制阀门的“开"和“关"的位置，当然也可以调节到其他间的位置；
3、执行器把活塞的轴向运动转换成90度旋转运动，传输给蝶阀
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的D71X-广式蝶阀产品，请您根据D71X-广式蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
D71X-广式蝶阀连接方式卡箍快装，又名卡箍式蝶阀，主要应用在管道连接处控制液体和物流开关工作，比如饮料机械，食品机械，乳品机械等卫生级行业。
产品内外用抛光设备处理，达到表面精密度要求
1、垫圈材质有NBR，VMQ 或FPM（氟橡胶），它们都符合FDA 177.2600；
2、连接：焊接，卡箍，螺纹，单焊接单螺纹，法兰式，DIN,SMS,RJT,ISO,IDF,3A;
3、手柄：二，三，四拉杆手柄，多为手柄，多位不锈钢手柄，
4、执行器：不锈钢气动执行器，卧式气动执行器，电动执行器，
5、智能阀门器：电流信号4-20mA（0-20mA）,电压信号0-5V；总线协议DEVICENET;
D71X-广式蝶阀工作原理：
1、可以通过通过执行器自动操作也可以手柄操作；
2、手柄控制阀门的“开"和“关"的位置，当然也可以调节到其他间的位置；
3、执行器把活塞的轴向运动转换成90度旋转运动，传输给蝶阀
公称通径 | 管螺纹 | 尺寸mm | 重量WTg | |||||
| d | L | W | H | E | D | D | ||
| 6 | 1/4″ | 8 | 60 | 110 | 56 | 11.5 | 30 | 320 |
| 10 | 3/8″ | 18 | 60 | 110 | 58 | 11.5 | 31 | 320 |
| 15 | 1/2″ | 10.5 | 60 | 110 | 58 | 14 | 32 | 350 |
| 20 | 3/4″ | 13 | 67.5 | 110 | 62 | 15 | 38 | 430 |
| 25 | 1″ | 17 | 73 | 110 | 68 | 15 | 45 | 570 |
| 32 | 1 1/4″ | 22 | 90 | 150 | 75 | 18 | 53.4 | 1000 |
| 40 | 1 1/2″ | 25 | 97.5 | 150 | 83 | 19 | 63 | 1550 |
| 50 | 2″ | 32 | 112 | 150 | 90 | 19 | 73 | 2170 |
| 65 | 2 1/2″ | 40 | 132 | 180 | 95 | 21 | 92 | 3625 |
| 80 | 3″ | 50 | 156 | 220 | 100 | 27 | 109 | 5800 |
| 100 | 4″ | 65 | 196 | 250 | 115 | 29 | 138 | 7200 |
