奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多GI-高真空蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
D电动真空蝶阀

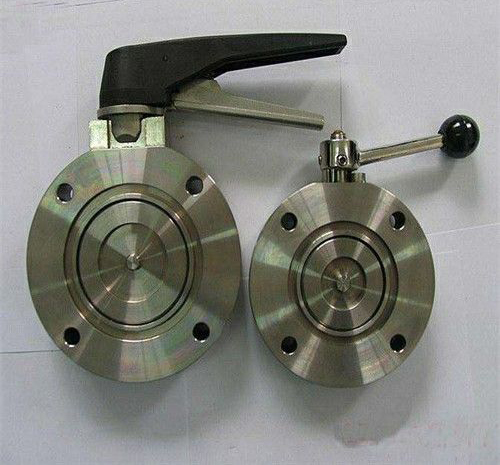

产品概述：GI-高真空蝶阀
阀板采用夹紧结构，把阀板的密封圈来夹紧，除了能用在真空状态下，也能在低压状态下使用。阀门的并可以任意位置安装。电动真空蝶阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换（用手动转位开关或电脑控制）或外部输入信号，来实现阀门开、关或中间位置的控制。其适用于真空系统中接通或切断管路的介质流。电动真空蝶阀适用的工作介质为空气和非腐蚀性气体。
产品特点：
本蝶阀系采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
执行机构：GI-高真空蝶阀
开关型控制可以采用强电和弱电两种控制方式，从而可以是蝶阀实现开和关的功能。标准开关型无源触点信号输出线路图：
电动真空蝶阀（调节型）外型上和开关型没有区别，只是在电动执行机构的左侧加上了一个模块盒，调节型的控制是通过弱电控制（4-20mA或0-5VDC），从而可以轻松的控制阀门的旋转角度，从而可以控制管道介质的流量。
性能参数：
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的GI-高真空蝶阀产品，请您根据GI-高真空蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
D电动真空蝶阀
产品概述：GI-高真空蝶阀
阀板采用夹紧结构，把阀板的密封圈来夹紧，除了能用在真空状态下，也能在低压状态下使用。阀门的并可以任意位置安装。电动真空蝶阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换（用手动转位开关或电脑控制）或外部输入信号，来实现阀门开、关或中间位置的控制。其适用于真空系统中接通或切断管路的介质流。电动真空蝶阀适用的工作介质为空气和非腐蚀性气体。
产品特点：
本蝶阀系采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
执行机构：GI-高真空蝶阀
开关型控制可以采用强电和弱电两种控制方式，从而可以是蝶阀实现开和关的功能。标准开关型无源触点信号输出线路图：
电动真空蝶阀（调节型）外型上和开关型没有区别，只是在电动执行机构的左侧加上了一个模块盒，调节型的控制是通过弱电控制（4-20mA或0-5VDC），从而可以轻松的控制阀门的旋转角度，从而可以控制管道介质的流量。
性能参数：
公称通径（DN） | 50 | 63 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
法兰标准 | GB6070.3-85 | ||||||||||
安装位置 | 任意 | ||||||||||
介质温度（℃） | NBR-25 ~ +80，氟橡胶-30 ~ +150， | ||||||||||
电磁阀电压（V/HZ） | 220/50 | ||||||||||
气源压力（MPa） | 0.4～0.6 | ||||||||||
连接尺寸 | A | 26 | 32 | 35 | 50 | 55 | 60 | ||||
| ΦD | 110 | 130 | 145 | 165 | 200 | 225 | 285 | 335 | 425 | 510 | |
| ΦB | 90 | 110 | 125 | 145 | 175 | 200 | 260 | 310 | 395 | 480 | |
| n-ΦC | 4-Φ9 | 8-Φ9 | 4-Φ12 | 12-Φ11 | 12-Φ14 | 16-Φ14 | |||||
主要件材质 | 阀体、阀板 | 碳钢（镀镍）或不锈钢 | |||||||||
| 密封件 | NBR或氟橡胶 | ||||||||||
适用范围（Pa） | 10 5～6.7x10 -4 | ||||||||||
漏气率（Pa.L/S） | 6.7X1010 -4 | ||||||||||
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的GI-高真空蝶阀产品，请您根据GI-高真空蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
