奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多ZSHWF-气动衬氟调节蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

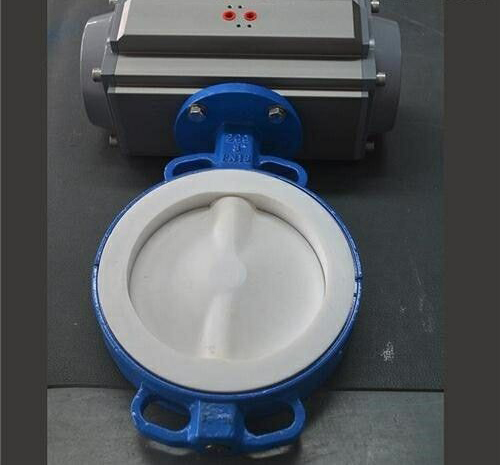

ZSHWF-气动衬氟调节蝶阀产品简介：
ZSHWF-气动衬氟调节蝶阀由气动活塞式执行机构和对分两段式阀体组成。阀体内腔及碟板均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。
技术参数和性能
■ 阀体
■ 阀内组件
■执行机构
■ 阀作用型式
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)--失气时阀位保持(FL
■ 附件(根据要求配置)
dìng位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
■ 性能
■ 额定流量系数Cv值
■ 允许压差
A、配用GTD型双作用执行机构（气源压力500KPa）单位：MPa
B、配用GTE型单作用执行机构（气源压力500KPa）单位：MPa
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZSHWF-气动衬氟调节蝶阀产品，请您根据ZSHWF-气动衬氟调节蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
ZSHWF-气动衬氟调节蝶阀产品简介：
ZSHWF-气动衬氟调节蝶阀由气动活塞式执行机构和对分两段式阀体组成。阀体内腔及碟板均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。
技术参数和性能
■ 阀体
| 型 式 | 扁平式 |
| 公称通径 | 50、65、80、100、125、150、200、250、300、350、400、450、500、600mm |
| 公称压力 | PN1.0、1.6MPa |
| 连接型式 | 对夹式（无法兰式） |
| 材 料 | ZG230-450衬F46 |
| 上 阀 盖 | 与阀体一起铸造 |
| 工作温度 | -40～+180℃； |
| 压盖型式 | 螺栓压紧式 |
| 填 料 | 聚四氟乙烯填料 |
■ 阀内组件
| 阀芯型式 | 中线旋转型 |
| 阀板材料 | 2Cr13衬F46 |
| 流量特性 | 近似等百分比 |
| 额定行程 | 全开90° |
■执行机构
| 型 式 | DA、SR、RA、RAS 单作用、双作用活塞式执行机构 |
| 供气压力 | 400～700KPa |
| 气源接口 | G1/4'、G1/8'、G3/8'、G1/2' |
| 环境温度 | -30～+70℃ |
■ 阀作用型式
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)--失气时阀位保持(FL
■ 附件(根据要求配置)
dìng位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
■ 性能
| 回 差 | 带dìng位器：小于全行程的2% |
| 基本误差 | 带dìng位器：小于全行程的±2% |
| 泄 露 量 | 符合ANSI B16.104 IV级标准 |
| 可调范围 | 50：1 |
■ 额定流量系数Cv值
| 公称通经 DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| Cv值 | 85 | 100 | 225 | 340 | 500 | 770 | 1360 | 2130 | 3060 | 4160 | 5150 | 6900 | 8500 | 12200 |
■ 允许压差
A、配用GTD型双作用执行机构（气源压力500KPa）单位：MPa
| 执行机构 | 输出力矩 N.M | 公称通经 | |||||||||||||
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | ||
| GTD65 | 36.8 | 2.4 | 1.1 | 0.53 | 0.32 | 0.18 | |||||||||
| GTD80 | 65.1 | 2.45 | 1.22 | 0.71 | 0.37 | 0.21 | |||||||||
| GTD90 | 94.1 | 2.28 | 1.14 | 0.63 | 0.36 | 0.15 | |||||||||
| GTD100 | 145 | 2.28 | 1.2 | 0.62 | 0.31 | 0.16 | |||||||||
| GTD125 | 272 | 2 | 1.48 | 0.51 | 0.26 | 0.15 | |||||||||
| GTD145 | 398 | 1.82 | 0.78 | 0.4 | 0.23 | 0.15 | |||||||||
| GTD160 | 557 | 1.69 | 0.87 | 0.51 | 0.32 | ||||||||||
| GTD210 | 1344 | 1.46 | 0.86 | 0.54 | 0.36 | 0.25 | |||||||||
| GTD255 | 2644 | 1.17 | 0.74 | 0.49 | 0.34 | 0.26 | |||||||||
| GTD300 | 4117 | 1.1 | 0.74 | 0.52 | 0.38 | 0.22 | |||||||||
| GTD350 | 6226 | 1.06 | 0.75 | 0.54 | 0.31 |
B、配用GTE型单作用执行机构（气源压力500KPa）单位：MPa
| 执行机构 | 输出力矩 N.M | 公称通经 | |||||||||||||
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | ||
| GTE65 | 14.2 | 1.01 | 0.48 | 0.26 | 0.14 | ||||||||||
| GTE80 | 34.2 | 1.14 | 0.62 | 0.32 | 0.17 | ||||||||||
| GTE90 | 44.4 | 0.73 | 0.38 | 0.2 | 0.12 | ||||||||||
| GTE100 | 75.9 | 0.71 | 0.37 | 0.21 | 0.09 | ||||||||||
| GTE125 | 146 | 0.65 | 0.38 | 0.16 | 0.08 | ||||||||||
| GTE145 | 194 | 0.47 | 0.2 | 0.1 | 0.06 | ||||||||||
| GTE190 | 420 | 0.54 | 0.28 | 0.17 | 0.1 | ||||||||||
| GTE210 | 621 | 0.37 | 0.22 | 0.14 | 0.09 | ||||||||||
| GTE255 | 1144 | 0.38 | 0.24 | 0.16 | 0.11 | ||||||||||
| GTE300 | 1631 | 0.35 | 0.23 | 0.16 | 0.11 | ||||||||||
| GTE350 | 2330 | 0.33 | 0.23 | 0.17 | 0.09 |
