奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多GD671F-气动高性能蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
GD671F-气动高性能蝶阀产品简介：

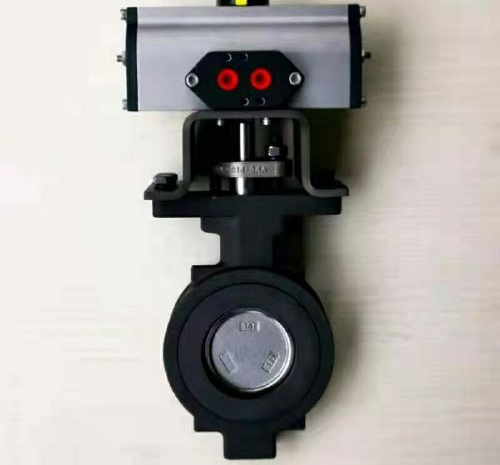

GD671F-气动高性能蝶阀 815W 815L 830W 830L 860W 860L
高性能蝶阀,软密封偏心蝶阀的阀座采用的是PTFE的材料，主要适用于气体输送和对阀寿命要求很高的工艺介质中，正常使用寿命可达百万次。阀座外面是活动的嵌件，法兰夹的越紧、压力越大密封性能越佳。更换阀座方便简单，只需取下嵌件就可取出阀座，不必拆卸阀板和阀轴。采用带有球形密封表面的双偏心蝶板，配以单片挠性唇式密封座，适用于要求可靠密封和良好调节特性的场合。由于双偏心蝶板的设计，该阀门具有严密的密封性能，超长的使用寿命。可作快速切断或调节流量之用。
适用于各种工业管道中液体和气体(包括蒸汽)的输送。经特选，也可用于特殊介质，如Cl、氧气、高真空、抗硫或腐蚀性介质。产品还可具有防火结构供选择。连接方式可采用对夹式或用于大管径及管路经终端的凸耳式单法兰设计。
■无须增加O圈和金属部件来辅助密封
■唇缘式密封结构可补偿温度和压力对阀产生的变化
■密封时几乎无摩擦，保证扭矩更小，密封性更好
■法兰是美标磅级的
使用单一的PTFE阀座设计，弹性好，可靠性高
●唇缘式密封结构可补偿温度和压力的变化。
●使用寿命长，维修量小。
●双向达到无气泡密封。
偏心轴和偏心蝶板设计
●在开启和处于中间位置时阀座与蝶板不发生接触。
●在阀座上下部位无磨损点。
●扭矩低，对操作机构要求小。
断流和控制兼备
●具有优良的控制特性。
●流量特性曲线等比变化。
●调节范围广。
●即使用于控制仍能紧密密封。
参数 815W 815L 830W 830L 860W 860L
附件选项815W 815L 830W 830L 860W 860L
回讯器：也叫限位开关(APL310)，远程反馈开关信号(防爆APL410)
电磁阀：双作用选二位五通、单作用选二位三通(防爆) PLVD5/2
三联件：可对气源稳压、过滤、气缸加润滑油 YT-200
手轮机构：转动手轮机构，可实现手动开、关阀
电气dìng位器：输入4～20mA信号,实现阀门调节功能
标准 设计依据:API 609815W 815L 830W 830L 860W 860L
法兰接端:ANSI
检测与测试:API598
外形尺寸数据
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的GD671F-气动高性能蝶阀产品，请您根据GD671F-气动高性能蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
GD671F-气动高性能蝶阀产品简介：
GD671F-气动高性能蝶阀 815W 815L 830W 830L 860W 860L
高性能蝶阀,软密封偏心蝶阀的阀座采用的是PTFE的材料，主要适用于气体输送和对阀寿命要求很高的工艺介质中，正常使用寿命可达百万次。阀座外面是活动的嵌件，法兰夹的越紧、压力越大密封性能越佳。更换阀座方便简单，只需取下嵌件就可取出阀座，不必拆卸阀板和阀轴。采用带有球形密封表面的双偏心蝶板，配以单片挠性唇式密封座，适用于要求可靠密封和良好调节特性的场合。由于双偏心蝶板的设计，该阀门具有严密的密封性能，超长的使用寿命。可作快速切断或调节流量之用。
适用于各种工业管道中液体和气体(包括蒸汽)的输送。经特选，也可用于特殊介质，如Cl、氧气、高真空、抗硫或腐蚀性介质。产品还可具有防火结构供选择。连接方式可采用对夹式或用于大管径及管路经终端的凸耳式单法兰设计。
■无须增加O圈和金属部件来辅助密封
■唇缘式密封结构可补偿温度和压力对阀产生的变化
■密封时几乎无摩擦，保证扭矩更小，密封性更好
■法兰是美标磅级的
使用单一的PTFE阀座设计，弹性好，可靠性高
●唇缘式密封结构可补偿温度和压力的变化。
●使用寿命长，维修量小。
●双向达到无气泡密封。
偏心轴和偏心蝶板设计
●在开启和处于中间位置时阀座与蝶板不发生接触。
●在阀座上下部位无磨损点。
●扭矩低，对操作机构要求小。
断流和控制兼备
●具有优良的控制特性。
●流量特性曲线等比变化。
●调节范围广。
●即使用于控制仍能紧密密封。
| 阀门系列 | 设计形式 | 压力级 | 规格(in) | 适用温度oC | 壳体材料 | 采用标准 |
| 815W系列 | 对夹式 | 150级 | 2-1/2"～30" | -29～+260 (碳钢阀体) -46～+260 (不锈钢阀体) | WCB碳钢 CF8M 蒙乃尔 | API 609 |
| 815L系列 | 凸耳式 | 2-1/2"～60" | ||||
| 830W系列 | 对夹式 | 300级 | 3"～24" | |||
| 830L系列 | 凸耳式 | 3"～36" | ||||
| 860W系列 | 对夹式 | 600级 | 3"～24" | |||
| 860L系列 | 凸耳式 | 3"～24" |
参数 815W 815L 830W 830L 860W 860L
| 驱动 | 压缩空气5～7bar(可带手轮) |
| 公称通经 | 65～750mm |
| 公称压力 | 150～300LB |
| 适用温度 | -30～+150℃ |
| 连接方式 | 对夹 |
| 阀结构 | 二偏心、三偏心 |
| 阀体材质 | 304、316、碳钢 |
| 阀板材质 | 304、316 |
| 密封材质 | PTFE(可定增强型PTFE) |
| 适用介质 | 气体、水及油类等 |
| 可选附件 | 限位开关、dìng位器、电磁阀、减压阀 |
附件选项815W 815L 830W 830L 860W 860L
回讯器：也叫限位开关(APL310)，远程反馈开关信号(防爆APL410)
电磁阀：双作用选二位五通、单作用选二位三通(防爆) PLVD5/2
三联件：可对气源稳压、过滤、气缸加润滑油 YT-200
手轮机构：转动手轮机构，可实现手动开、关阀
电气dìng位器：输入4～20mA信号,实现阀门调节功能
标准 设计依据:API 609815W 815L 830W 830L 860W 860L
法兰接端:ANSI
检测与测试:API598
外形尺寸数据
| 通径(mm) | 尺寸（mm） | ||||
| L | L1 | D1 | D | H | |
| 65 | 49 | 27 | 119 | 59 | 177 |
| 80 | 49 | 27 | 132 | 73 | 193 |
| 100 | 54 | 30 | 157 | 95 | 212 |
| 125 | 64 | 30 | 186 | 111 | 216 |
| 150 | 57 | 33 | 216 | 142 | 243 |
| 200 | 64 | 36 | 270 | 188 | 299 |
| 250 | 71 | 41 | 324 | 236 | 371 |
| 300 | 81 | 48 | 381 | 282 | 416 |
| 350 | 92 | 52 | 413 | 314 | 494 |
| 400 | 102 | 56 | 470 | 363 | 531 |
| 450 | 114 | 67 | 533 | 414 | 569 |
| 500 | 127 | 67 | 584 | 456 | 604 |
| 600 | 154 | 76 | 692 | 549 | 784 |
| 700 | 167 | 87 | 857 | 702 | 912 |
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的GD671F-气动高性能蝶阀产品，请您根据GD671F-气动高性能蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
