产品中心

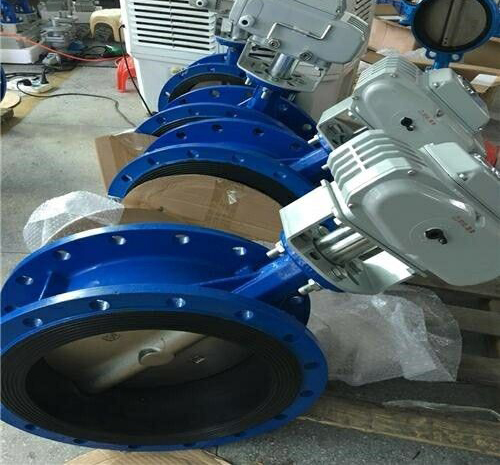

奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多ZARD-电动调节型蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
采用智能控制，可采用电动或者气动执行机构，实现对压力、流量、温度、液位等参数的调节。具有结构紧凑，功能强、体积小、密封性好，性能可靠、配套简单、流通能力大，等优点特别是适合于介质是粘稠、含颗粒、纤维性质的场合。广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
二、ZARD-电动调节型蝶阀标准规格
阀体型式：扁平铸造型
阀芯型式：三偏心蝶型
公称通径：DN50 ~600 NPS 2〞~24〞
公称压力：PN16 ~25 CLASS 150LB
连接方式：法兰、对夹式
阀盖形式：一体式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 垫：金属夹石墨密封
执行机构：
电动：DTR系列 、 3810L系列
表面涂漆：绿色 丙稀酸聚胺酯磁漆
调节型蝶阀型号编制
三、ZARD-电动调节型蝶阀性能
调节型蝶阀选用参数表
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZARD-电动调节型蝶阀产品，请您根据ZARD-电动调节型蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
- 产品介绍
采用智能控制，可采用电动或者气动执行机构，实现对压力、流量、温度、液位等参数的调节。具有结构紧凑，功能强、体积小、密封性好，性能可靠、配套简单、流通能力大，等优点特别是适合于介质是粘稠、含颗粒、纤维性质的场合。广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
二、ZARD-电动调节型蝶阀标准规格
阀体型式：扁平铸造型
阀芯型式：三偏心蝶型
公称通径：DN50 ~600 NPS 2〞~24〞
公称压力：PN16 ~25 CLASS 150LB
连接方式：法兰、对夹式
阀盖形式：一体式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 垫：金属夹石墨密封
执行机构：
电动：DTR系列 、 3810L系列
表面涂漆：绿色 丙稀酸聚胺酯磁漆
调节型蝶阀型号编制
| Z | 执行机构 | R | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
| Z系列调节阀 | S:气动活塞执行机构 J:气动薄膜执行机构 A:电动DTR执行机构 R:电动3810R执行机构 | R 角行程 | D:标准型硬密封调节蝶阀 DF:软密封调节蝶阀 | PN16=16 CL150LB=150 LB | C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材质 | DN50= DN50 NPS2〞=NPS2〞 |
| 流量特性 | 近似等百分比 | |
| 可调范围 | 50:1 | |
| 额定CV值 | 全腔型CV 85~20500 | |
| 行程 | 全开 90° 调节0-70° | |
| 允许泄漏量 | 硬密封:IV级（0.01% 阀额定容量） 软密封:VI级（气泡级） | |
| 基本误差% | 气动 ±2 | 电动±2.0 |
| 回差% | 气动 ≤1.5 | 电动≤1.0 |
| 死区% | 气动 ≤0.6 | 电动≤1.0 |
| 公称通径DN（mm） | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| 额定流量系数Cv | 85 | 180 | 240 | 390 | 690 | 1000 | 1760 | 3390 | 4730 | 6700 | 8900 | 10500 | 14800 | 20500 |
| PTFE填料，金属密封允许压差 单位MPa | ||||||||||||||
| 双作用气动执行机构 | 1.45 | 0.54 | 0.79 | 0.42 | 0.34 | 0.1 | 0.27 | 0.17 | 0.12 | 0.19 | 0.11 | 0.04 | ||
| 单作用气动执行机构 | 0.82 | 0.38 | 0.5 | 0.44 | 0.33 | 0.19 | 0.38 | 0.16 | 0.14 | 0.14 | 0.12 | 0.11 |
