奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多D972F-电动高性能蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

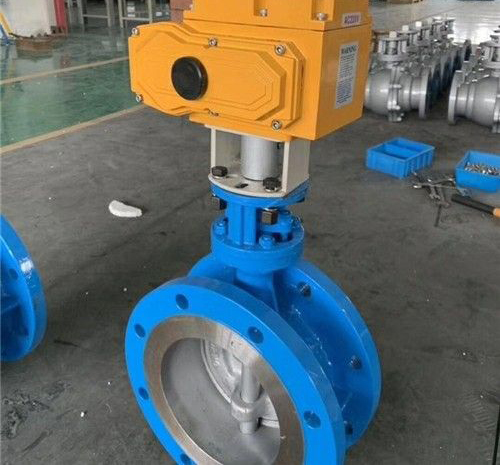

一、D972F-电动高性能蝶阀产品简介
适用于无需精确节流控制的一般应用。由于成本相对于其它控制阀更低，高性能蝶阀常用于需要大尺寸和高温度的应用。需要仔细选型并应用此类阀门，避免产生与过程负载变更相关的控制问题。适合恒定过程负载应用。设计采用特殊化波形，控制范围可扩展到分段式球阀的范围。提供对夹式、吊耳式和双法兰式端部连接样式。
二、D972F-电动高性能蝶阀产品详细介绍
高性能蝶阀采用双偏心结构，即阀杆、蝶板的两个偏心，实现阀门打开瞬间密封即脱离，减少摩擦损失，提高使用寿命。双偏心蝶板配合圆弧面阀座，密封面的机械摩擦系数仅为0.07，磨损极小，启闭轻松自如，有效延长使用寿命，达到20万次启闭无故障，200万次无金属损伤。高性能蝶阀采用“沟槽”形圆弧面密封圈，密封圈材料可依照介质温度和压力，选加玻璃纤维或碳纤维（PTFE、RTFE、FPT）等，以取得更高的工作性能。高性能蝶阀有效利用“沟槽”形圆弧面密封圈形体变形，阀板在关闭时，阀座受挤压发生微量形变，实现弹性密封，比压均匀无泄漏。在阀板关闭的时候，“C”形的结构形体变形，可以有效利用正向和反向介质自身的压力，实现双向无差别密封。
三、D972F-电动高性能蝶阀产品主要特点
1、 V型接叠设计的轴向填料，受填料压盖沿轴向压力作用，实现自激密封，有效防止外漏。适合高频率开、闭动作的工况。
2、 阀轴采用侧销与阀板连接，有效提高了阀轴的强度（阀杆的抗剪切能力）。
3、 阀轴两端均有特设的车轮毂式的开口定位环，有效的防止了阀板开启或关闭时造成的阀轴上下动作，从而直接造成顶撞执行器使之发生漏气现象。
4、 蝶板四周边缘经镀铬处理之后，又经数控机床加工并打磨电抛光等多道加工工序，密封面光洁度达到11级（镜面级）。
5、 阀腔内带过力矩限位设置，防止执行器力矩过大或其他突发情况，导致阀板关过,造成密封圈的损坏而出现内漏现象。
四、D972F-电动高性能蝶阀产品主要性能参数
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的D972F-电动高性能蝶阀产品，请您根据D972F-电动高性能蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、D972F-电动高性能蝶阀产品简介
适用于无需精确节流控制的一般应用。由于成本相对于其它控制阀更低，高性能蝶阀常用于需要大尺寸和高温度的应用。需要仔细选型并应用此类阀门，避免产生与过程负载变更相关的控制问题。适合恒定过程负载应用。设计采用特殊化波形，控制范围可扩展到分段式球阀的范围。提供对夹式、吊耳式和双法兰式端部连接样式。
二、D972F-电动高性能蝶阀产品详细介绍
高性能蝶阀采用双偏心结构，即阀杆、蝶板的两个偏心，实现阀门打开瞬间密封即脱离，减少摩擦损失，提高使用寿命。双偏心蝶板配合圆弧面阀座，密封面的机械摩擦系数仅为0.07，磨损极小，启闭轻松自如，有效延长使用寿命，达到20万次启闭无故障，200万次无金属损伤。高性能蝶阀采用“沟槽”形圆弧面密封圈，密封圈材料可依照介质温度和压力，选加玻璃纤维或碳纤维（PTFE、RTFE、FPT）等，以取得更高的工作性能。高性能蝶阀有效利用“沟槽”形圆弧面密封圈形体变形，阀板在关闭时，阀座受挤压发生微量形变，实现弹性密封，比压均匀无泄漏。在阀板关闭的时候，“C”形的结构形体变形，可以有效利用正向和反向介质自身的压力，实现双向无差别密封。
三、D972F-电动高性能蝶阀产品主要特点
1、 V型接叠设计的轴向填料，受填料压盖沿轴向压力作用，实现自激密封，有效防止外漏。适合高频率开、闭动作的工况。
2、 阀轴采用侧销与阀板连接，有效提高了阀轴的强度（阀杆的抗剪切能力）。
3、 阀轴两端均有特设的车轮毂式的开口定位环，有效的防止了阀板开启或关闭时造成的阀轴上下动作，从而直接造成顶撞执行器使之发生漏气现象。
4、 蝶板四周边缘经镀铬处理之后，又经数控机床加工并打磨电抛光等多道加工工序，密封面光洁度达到11级（镜面级）。
5、 阀腔内带过力矩限位设置，防止执行器力矩过大或其他突发情况，导致阀板关过,造成密封圈的损坏而出现内漏现象。
四、D972F-电动高性能蝶阀产品主要性能参数
| GTD/ATD气动执行器技术参数 | D860气动高性能蝶阀阀体参数 | ||
| 类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN50～400mm |
| 气源压力 | 双作用：2-8bar/单作用：4-8bar | 公称压力 | PN1.6MPa/150-300Lb |
| 输出力矩 | 双作用：4N·M～10560N·M | 阀轴材质 | 17-4PH |
| 单作用：7N·M～2668N·M | 阀体材质 | 碳钢、304/316/316L不锈钢 | |
| 工作温度 | 常温型：-20℃～80℃（丁腈橡胶O型圈） | 阀板材质 | 304/316/316L不锈钢 、尼龙 |
| 高温型：-20℃～160℃（氟橡胶O型圈） | 阀座密封 | PTFE、柔性石墨 | |
| 动作范围 | 0～90°±5° | 结构形式 | 对夹式、凸耳式、 |
| 接口螺纹 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 温度 | PTFE≤180℃、柔性石墨≤300℃ |
| GTD110～GTD350/ATD100～200 G1/4″ | 适用介质 | 水、空气、腐蚀性介质等 | |
| 阀位信号 | 定位器：4～20mA/回信器：全开全关信号 | 特点 | 密封性能好、使用寿命长、扭矩低 |
