奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多D343Y-321不锈钢蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

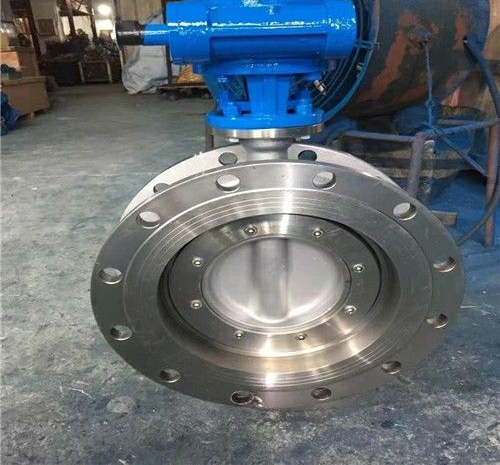

一、D343Y-321不锈钢蝶阀产品简介
作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，阀体采用三偏心金属硬密封结构，阀座及及密封面采用全321不锈钢制作。具有良好的耐腐蚀性，均有双向密封功能，321蝶阀蝶板与阀座之间摩擦少、寿命长、适用范围广、修护方便等特点。321蝶阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
二、D343Y-321不锈钢蝶阀产品主要特点
1、双流向均可承压，实现无流向限制的安装方式。
2、全金属密封设计，阀座、密封圈采用司太立合金堆焊技术，解决了高温高压、低温等严苛工况下，蝶阀密封性能差的难题；可以耐压高达 2500 磅级，耐温低至 -196 ℃高达 850℃，密封达到 0 泄漏，调控比高达 100:1 以上。
3、阀座和阀体采用分体设计，阀板与密封圈采用分体设计，产品可实现通配互换。不会因为密封磨损问题而导致整台阀门报废，只需更换阀座和密封圈就可以正常使用，从而降低使用成本。
4、三偏心法兰蝶阀的特点就是从根本上改变了密封构造，不再是位置密封，而是扭力密封。即不是依靠阀座的弹性变形，而是依靠阀座的接触面压来达到密封效果，因此一举解决了蝶阀金属阀座零泄漏这一难题。在密封角度设计上解决了介质正、反流向时介质压均可部份作用到密封面上，接触面压加上部份介质压力作用密封面使耐高压高温也迎刃而解。
三、D343Y-321不锈钢蝶阀产品主要部件材质
四、D343Y-321不锈钢蝶阀产品主要结构尺寸
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的D343Y-321不锈钢蝶阀产品，请您根据D343Y-321不锈钢蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、D343Y-321不锈钢蝶阀产品简介
作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，阀体采用三偏心金属硬密封结构，阀座及及密封面采用全321不锈钢制作。具有良好的耐腐蚀性，均有双向密封功能，321蝶阀蝶板与阀座之间摩擦少、寿命长、适用范围广、修护方便等特点。321蝶阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
二、D343Y-321不锈钢蝶阀产品主要特点
1、双流向均可承压，实现无流向限制的安装方式。
2、全金属密封设计，阀座、密封圈采用司太立合金堆焊技术，解决了高温高压、低温等严苛工况下，蝶阀密封性能差的难题；可以耐压高达 2500 磅级，耐温低至 -196 ℃高达 850℃，密封达到 0 泄漏，调控比高达 100:1 以上。
3、阀座和阀体采用分体设计，阀板与密封圈采用分体设计，产品可实现通配互换。不会因为密封磨损问题而导致整台阀门报废，只需更换阀座和密封圈就可以正常使用，从而降低使用成本。
4、三偏心法兰蝶阀的特点就是从根本上改变了密封构造，不再是位置密封，而是扭力密封。即不是依靠阀座的弹性变形，而是依靠阀座的接触面压来达到密封效果，因此一举解决了蝶阀金属阀座零泄漏这一难题。在密封角度设计上解决了介质正、反流向时介质压均可部份作用到密封面上，接触面压加上部份介质压力作用密封面使耐高压高温也迎刃而解。
三、D343Y-321不锈钢蝶阀产品主要部件材质
| 1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M | 法兰式 | 对夹式 |
| 2 | 下轴套 | 铜合金、304、316 | ||
| 3 | 阀体 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
| 4 | 密封圈 | NBR丁晴橡胶、PTFE、PPL、304、316 | ||
| 5 | 压板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
| 6 | 固定销 | 25、35、45 | ||
| 7、8 | 上、下阀轴 | 2Cr13、304、316、316L | ||
| 9 | 上轴套 | 铜合金、304、316 | ||
| 10 | 填料 | 聚四氟乙烯/柔性石墨 | ||
| 11、12 | 填料压盖组件 | HT200、WCB、CF3、CF3M、CF8、CF8M |
四、D343Y-321不锈钢蝶阀产品主要结构尺寸
| 公称通经(DN) | 主要尺寸 | 法兰尺寸和螺栓规格 | ||||||||||
| 1.0MPa | 1.6MPa | 2.5MPa | ||||||||||
| L | H1 | H | D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd | |
| 50 | 108 | 350 | 112 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 370 | 115 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 185 | 145 | 8-18 |
| 80 | 114 | 380 | 120 | 200 | 160 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 127 | 420 | 138 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 |
| 125 | 140 | 460 | 164 | 250 | 210 | 8-18 | 250 | 210 | 8-22 | 270 | 220 | 8-26 |
| 150 | 140 | 555 | 175 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 |
| 200 | 152 | 760 | 200 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 |
| 250 | 165 | 830 | 243 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 |
| 300 | 178 | 895 | 250 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 |
| 350 | 190 | 950 | 280 | 505 | 460 | 16-22 | 520 | 470 | 16-26 | 555 | 490 | 16-33 |
| 400 | 216 | 1190 | 305 | 565 | 515 | 16-26 | 580 | 525 | 16-30 | 620 | 550 | 16-36 |
| 450 | 222 | 1255 | 350 | 615 | 565 | 20-26 | 640 | 585 | 20-30 | 670 | 600 | 20-36 |
| 500 | 229 | 1305 | 380 | 670 | 620 | 20-26 | 715 | 650 | 20-33 | 730 | 660 | 20-36 |
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的D343Y-321不锈钢蝶阀产品，请您根据D343Y-321不锈钢蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
