奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多H41H-2507双相钢止回阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

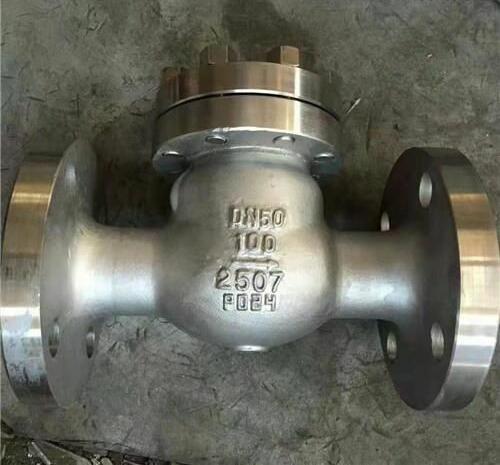

一、H41H-2507双相钢止回阀产品介绍：
是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。双相钢止回阀应用于石油和天然气工业、海上石破天油平台、石油化工设备、脱盐(淡化)设备、燃(废)气净化设备。
二、H41H-2507双相钢止回阀产品主要特点：
1、止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。
2、产品的设计制造符合美国国家标准ANSIB16.34，美国石油学会标准API6D要求。
3、阀门承压件采用精密铸造工艺浇铸，表面质量美观，无粘沙、冷隔等表面缺陷；内在质量稳定，无疏松、砂眼、裂纹等内在缺陷。
4、旋启式止回阀采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片或密封环密封外，整体没有外漏点，杜绝了阀门外泄的可能。
5、旋启式止因阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360℃范围内有一定的自由度，有适当的微量位置补偿。
6、旋启式止回阀密封副的密封面堆焊合金钢(13Cr)或硬质合金Stellite6,即使用在有细颗粒的介质中并不会因冲蚀而很快磨损。
三、H41H-2507双相钢止回阀主要性能：
四、H41H-2507双相钢止回阀产品主要结构尺寸：
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的H41H-2507双相钢止回阀产品，请您根据H41H-2507双相钢止回阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、H41H-2507双相钢止回阀产品介绍：
是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。双相钢止回阀应用于石油和天然气工业、海上石破天油平台、石油化工设备、脱盐(淡化)设备、燃(废)气净化设备。
二、H41H-2507双相钢止回阀产品主要特点：
1、止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。
2、产品的设计制造符合美国国家标准ANSIB16.34，美国石油学会标准API6D要求。
3、阀门承压件采用精密铸造工艺浇铸，表面质量美观，无粘沙、冷隔等表面缺陷；内在质量稳定，无疏松、砂眼、裂纹等内在缺陷。
4、旋启式止回阀采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片或密封环密封外，整体没有外漏点，杜绝了阀门外泄的可能。
5、旋启式止因阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360℃范围内有一定的自由度，有适当的微量位置补偿。
6、旋启式止回阀密封副的密封面堆焊合金钢(13Cr)或硬质合金Stellite6,即使用在有细颗粒的介质中并不会因冲蚀而很快磨损。
三、H41H-2507双相钢止回阀主要性能：
| 零件名称 | 材 料 | |||||
| 阀体 阀盖 阀瓣 摇杆 | ASTM A216 WCB | ASTM A351 CFB | ASTM A351 CF8M | ASTM A351 CF3 | ASTM A351 CF3M | |
| 销轴 | 1Crl3 | OCrl8Ni9 | OCrl7Nil2M02 | OOCrl9Nil0 | OOCrl7Nil4M02 | |
| F6a | 304 | 316 | 304L | 316L | ||
| 阀瓣 | 密封面 | 13Cr | 13Cr | STL | 本体 本体 STL 本体 STLR STL | |
| 阀座 | 13Cr | STL | STL | |||
| 阀瓣螺母 | 1Crl3 | 0Crl8Ni9 | OCrl7Nil2M02 | 00Crl9NilO | OOCrl7Ni4M02 | |
| 410 | 304 | 316 | 304L | 316L | ||
| 防松销 | OCCr8Ni9 | 0Crl7Nil2M02 | 00Crl9NilO | 00Crl7Nil4M02 | ||
| 304 | 316 | 304L | 316L | |||
| 垫片 | 柔性石墨复合垫 (芯板：碳钢或不锈钢)不锈钢带，柔性石墨缠绕垫 | |||||
| 中法兰螺栓 | 350CrM0 ASTM A193 B7 | OCr18Ni9 ASTMA193 B8 | ||||
| 中法兰螺母 | 45 ASTM A1 94 2H | OCr18Ni9 ASTM A194 8 | ||||
| 适用 工况 | 适用介质 | 水、蒸汽、油品等 | 硝酸等腐蚀介质 | 醋酸等腐蚀介质 | 强氧化性介质 | 尿素等腐蚀性介质 |
| 适用温度 (℃) | -29～425 | -40～200(超出该温度范围、请在订货时注明) |
四、H41H-2507双相钢止回阀产品主要结构尺寸：
| 规格 | 英寸 | L | D | D1 | D2 | b | z-Φd | H |
| mm | in | |||||||
| DN50 | 2" | 300 | 175 | 135 | 105 | 26-3 | 4-23 | 177 |
| DN65 | 2.5" | 340 | 200 | 160 | 130 | 28-3 | 8-23 | 197 |
| DN80 | 3" | 380 | 210 | 170 | 140 | 30-3 | 8-23 | 212 |
| DN100 | 4" | 430 | 250 | 200 | 168 | 32-3 | 8-25 | 248 |
| DN125 | 5" | 500 | 295 | 240 | 202 | 36-3 | 8-30 | 296 |
| DN150 | 6" | 550 | 340 | 280 | 240 | 38-3 | 8-34 | 330 |
| DN200 | 8" | 650 | 405 | 345 | 300 | 44-3 | 12-34 | 385 |
| DN250 | 10" | 775 | 470 | 400 | 352 | 48-3 | 12-41 | 445 |
