奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多DH77X-10Q-蝶型止回阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

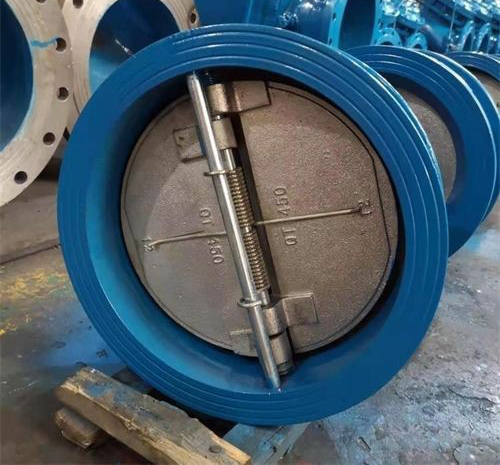

DH77X-10Q-蝶型止回阀产品简介： 对夹式蝶形双瓣式全衬胶止回阀H76J对夹双瓣旋启式衬胶止回阀/对夹双瓣式衬胶止回阀/对夹式衬胶止回阀/衬胶对夹止回阀/对 夹式蝶形衬胶止回阀/衬胶对夹式止回阀/衬胶单向阀/全衬里DH77X-10Q-蝶型止回阀是种依靠介质本身的流动而自动启闭阀瓣用来阻止介 质逆向流动的自动阀门。属于对夹碟型旋启式类型的止回阀，本产品体积小，流道广，阻力系数低，关闭快的性能特点，是性能 优越的种止回阀，广泛的使用在化工、冶金，煤矿、给水等场合。 为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计了铰 链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。阀瓣可以全部用金属制成，也可以在金属外包裹 橡胶，这取决于使用性能的要求。对夹衬胶止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较 小。
结构特点： H76X，H76J型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加 载，可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上、由于其结构长度般止回阀短，对有安装空间限制的场所zui为适用。
主要零件材料：零件名称 阀体 阀瓣 阀杆 弹簧 阀座 材料 铸钢 碳钢 不锈钢 不锈钢 天然硬橡胶、EPDM 主要技术参数： 型号 公称压力 PN（MPa） 强度试验压力 （MPa） 密封试验压力 （MPa） 适用温度 适用介质 H76X-10 H76J-10 1.0 1.5 1.1 ≤80℃ 清水、污水、海水弱 酸弱碱 H76X-16 H76J-16 1.6 2.4 1.76 主要外形尺寸： 公称通径DN(mm) L(mm) H(mm) D（mm） 1.0MPa 1.6MPa 50 43 60 105 105 65 46 73 124 124 80 64 89 142 142 100 64 110 162 162 125 70 141 192 192 150 76 168 218 218 200 89 219 272 273 250 114 273 328 328 300 114 324 378 384 主要外形尺寸： 公称通径DN(mm) L(mm) H(mm) D（mm） 1.0MPa 1.6MPa 350 127 356 438 444 400 140 418 489 495 450 152 457 540 555 500 152 526 594 616 600 178 626 695 734 700 229 672 810 804 800 241 778 916 910 900 241 878 1016 1010 1000 300 914 1124 1128
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的DH77X-10Q-蝶型止回阀产品，请您根据DH77X-10Q-蝶型止回阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
