  • 止回阀
  • 南瓜型止回阀
  • H71XT

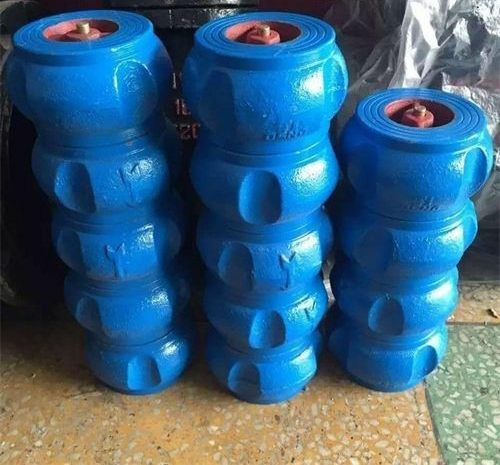

  • H71XT-南瓜型止回阀
  • 67
上一个：南瓜止回阀  下一个:不锈钢锻钢止回阀
奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多H71XT-南瓜型止回阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
H71X南瓜式止回阀概述：
系列对夹式消声止回阀是利用管线内部压力变化，内压自行驱动型止回阀。该产品阀瓣运动自动导向，开启关闭灵活，运动自如，密封性能好，外形结构尺寸小重量轻、拆装方便、噪音低、垂直，水平安装均可。
对夹升降止回阀可安装在水泵出口管道上，多用于水泵停止时，防止管路中带压水流回流冲击水泵确保安全。
H71X南瓜式止回阀安装说明：
１、安装前请核对该阀门的口径，压力等级及外观是否完好无损。用手按动阀轴是否动作灵活无阻。
２、检查阀体标示红色箭头与管线水流方向是否一致。
３、夹紧阀门时，各螺栓拧紧用力均衡，使阀门受力一致，并且夹紧力不要过大。
H71XH71XT-南瓜型止回阀主要性能、规范：

公称压力
实验压力
工作压力
适用温度
适用介质
强度密封
1.62.41.761.680水

H71X南瓜式止回阀主要零件材料：
零件名称阀体、阀盖、阀瓣密封垫阀轴、压盖弹簧
材料铸铁橡胶黄铜不锈钢

H71XH71XT-南瓜型止回阀主要尺寸及重量：

公称通经
ＤＮ（mm）
尺寸（mm）
重量
（kg）
ＬＤＤ螺栓
40 62 105 854-M16×150 2.3
50 67 127 1054-M16×150 2.5
65 73 139 1204-M16×150 4
80 80 152 1358-M16×160 5.2
100 102 172 1558-M16×190 7.5
125 120 225 1858-M16×230 13.5
150 140 232 2108-M20×240 17.5
200 165 286 26512-M20×260 27
250 210 350 32012-M22×310 56
300 260 430
