奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多H44W-浓硝酸专用C4钢止回阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

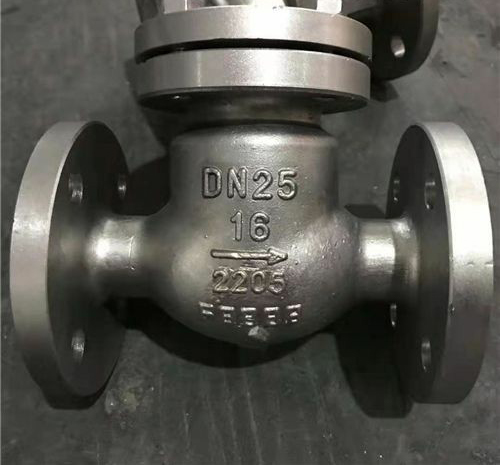

一、H44W-浓硝酸专用C4钢止回阀产品概述
采用内装摇臂旋启式结构，所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝外泄的可能，旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360度范围内有一定的自由度，有适当的微量位置补偿。C4止回阀结构简单，动作可靠，流体阻力小于升降式止回阀，适合在较大口径的场合使用，其可借助流体的压力自动开 启。本产品适用于中、低温度(≤50℃)、硝酸浓度≥98％的浓硝酸或50℃以下各种浓硝酸、各种配比的浓硝酸与浓硫酸混合酸等清净单向介质，不宜用于含有固体颗粒和粘度较大的流体。
二、H44W-浓硝酸专用C4钢止回阀产品主要特点
单体结构，重量轻，刚性好，便于维护；
2、弹簧的的推力使阀瓣在即使用无介质压力作用时，也能处理关闭位置；
3、良好的支承方式使阀门无论处于什么安装位置时阀瓣和阀座均能良好对中，故阀门可任意角度安装；
4、阀套外形的流线型设计与体腔流线型设计的组合构成了轴流式 止回阀流线型流道，精确的计算和设计使流道的过流面积充分，压力损失小，流态稳定，无气蚀。阀瓣在介质流动时产生负压及弹簧推力下回座，无介质对阀瓣背面直接冲击；因此，止回阀是低噪音阀门；
5、阀瓣前后两端支承和阀瓣轴的特殊表面处理及结构设计，克服了类似阀门使用过程中经常发生的卡阻现象，启闭平稳；同时避免了因重力因素造成阀瓣对中性差，密封副受力不均，两次动作间密封副吻合部位不通而影响密封性能的缺陷，使密封副始终处于良好的受力和吻合状态；
6、精确的设计使用弹簧推力在阀瓣处于关闭位置时略大于阀瓣重力及阀瓣和前后支承间的磨擦力之和，阀瓣既可在低压力及任意安装时回座密封，又能实现低压开启，减低泵启动载荷，保护泵的运行安全。
三、H44W-浓硝酸专用C4钢止回阀产品主要部件材质
序号零件名称 材料名称
1阀 体 C4钢 00Cr14Ni14Si4
2 阀 盖C4钢 00Cr14Ni14Si4
3 阀 瓣 C4钢 00Cr14Ni14Si4
四、H44W-浓硝酸专用C4钢止回阀产品主要结构尺寸
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的H44W-浓硝酸专用C4钢止回阀产品，请您根据H44W-浓硝酸专用C4钢止回阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、H44W-浓硝酸专用C4钢止回阀产品概述
采用内装摇臂旋启式结构，所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝外泄的可能，旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360度范围内有一定的自由度，有适当的微量位置补偿。C4止回阀结构简单，动作可靠，流体阻力小于升降式止回阀，适合在较大口径的场合使用，其可借助流体的压力自动开 启。本产品适用于中、低温度(≤50℃)、硝酸浓度≥98％的浓硝酸或50℃以下各种浓硝酸、各种配比的浓硝酸与浓硫酸混合酸等清净单向介质，不宜用于含有固体颗粒和粘度较大的流体。
二、H44W-浓硝酸专用C4钢止回阀产品主要特点
单体结构，重量轻，刚性好，便于维护；
2、弹簧的的推力使阀瓣在即使用无介质压力作用时，也能处理关闭位置；
3、良好的支承方式使阀门无论处于什么安装位置时阀瓣和阀座均能良好对中，故阀门可任意角度安装；
4、阀套外形的流线型设计与体腔流线型设计的组合构成了轴流式 止回阀流线型流道，精确的计算和设计使流道的过流面积充分，压力损失小，流态稳定，无气蚀。阀瓣在介质流动时产生负压及弹簧推力下回座，无介质对阀瓣背面直接冲击；因此，止回阀是低噪音阀门；
5、阀瓣前后两端支承和阀瓣轴的特殊表面处理及结构设计，克服了类似阀门使用过程中经常发生的卡阻现象，启闭平稳；同时避免了因重力因素造成阀瓣对中性差，密封副受力不均，两次动作间密封副吻合部位不通而影响密封性能的缺陷，使密封副始终处于良好的受力和吻合状态；
6、精确的设计使用弹簧推力在阀瓣处于关闭位置时略大于阀瓣重力及阀瓣和前后支承间的磨擦力之和，阀瓣既可在低压力及任意安装时回座密封，又能实现低压开启，减低泵启动载荷，保护泵的运行安全。
三、H44W-浓硝酸专用C4钢止回阀产品主要部件材质
序号零件名称 材料名称
1阀 体 C4钢 00Cr14Ni14Si4
2 阀 盖C4钢 00Cr14Ni14Si4
3 阀 瓣 C4钢 00Cr14Ni14Si4
四、H44W-浓硝酸专用C4钢止回阀产品主要结构尺寸
| Class 150 | ||||||||||||
| NPS ( in ) | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 28 | 30 | 36 |
| DN ( mm ) | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 750 | 900 |
| L | 320 | 450 | 540 | 610 | 650 | 650 | 740 | 790 | 915 | 1040 | 1120 | 1450 |
| H | 258 | 300 | 355 | 425 | 438 | 480 | 535 | 555 | 615 | 782 | 825 | 930 |
| d | 152 | 201 | 252 | 288 | 328 | 376 | 425 | 472 | 568 | 670 | 715 | 880 |
| D | 182 | 235 | 295 | 350 | 380 | 435 | 486 | 540 | 645 | 740 | 800 | 650 |
| Wt ( Kg ) | 85 | 144 | 225 | 350 | 372 | 495 | 625 | 770 | 1305 | 1870 | 1990 | 2350 |
