奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多H44Y-904L不锈钢止回阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

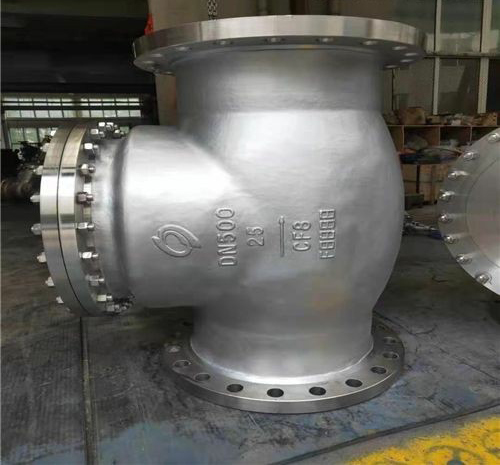

一、H44Y-904L不锈钢止回阀产品简介
适用于公称压力PN1.6～16.0 Mpa，工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。904L止回阀具有结构长度短，体积小重量轻，阀瓣关闭快速，水锤压力小，流道通畅，流体阻力小，水平管道或垂 直管道均可使用，安装方便，动作灵敏，密封性能好，阀瓣行程短、关阀冲击力小，简单紧凑、造型美观， 使用寿命长、可靠性高，防止介质倒流，自动控制等特点。
二、H44Y-904L不锈钢止回阀产品主要特点
1、选材考究，符合国内、外相关标准，材料的全面质量高。
2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。
三、H44Y-904L不锈钢止回阀产品主要性能
四、H44Y-904L不锈钢止回阀产品的安装
安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。
阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要求。
在管线中不要使止回阀承受重量，大型的止回阀(aetv One-way valve)：应独立支撑，使之不受管系产生的压力的影响。
安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
安装在保温管道上的各类手动阀门，手柄均不得向下。
阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
四、H44Y-904L不锈钢止回阀产品主要结构尺寸
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的H44Y-904L不锈钢止回阀产品，请您根据H44Y-904L不锈钢止回阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、H44Y-904L不锈钢止回阀产品简介
适用于公称压力PN1.6～16.0 Mpa，工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。904L止回阀具有结构长度短，体积小重量轻，阀瓣关闭快速，水锤压力小，流道通畅，流体阻力小，水平管道或垂 直管道均可使用，安装方便，动作灵敏，密封性能好，阀瓣行程短、关阀冲击力小，简单紧凑、造型美观， 使用寿命长、可靠性高，防止介质倒流，自动控制等特点。
二、H44Y-904L不锈钢止回阀产品主要特点
1、选材考究，符合国内、外相关标准，材料的全面质量高。
2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。
三、H44Y-904L不锈钢止回阀产品主要性能
| 阀体材料 | 公称压力 (MPa) | 工作温度 (℃) | 适用介质 | |
| 碳 钢 | 1．6-6．4 | ≤425 | 水、油品、蒸汽 | |
| 10．0、16．0 | ≤450 | ／ | ||
| 不锈钢 | P | 1．6-16．0 | ≤200 | 硝酸类 |
| R | ／ | ／ | 醋酸类 | |
| 铬镍钛 耐热钢 | PI | 1．6-6．4 | ≤550 | 石油、石油产品 |
| 铬钼钢 | 1．6-16．0 | ≤550 | 油 |
四、H44Y-904L不锈钢止回阀产品的安装
安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。
阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要求。
在管线中不要使止回阀承受重量，大型的止回阀(aetv One-way valve)：应独立支撑，使之不受管系产生的压力的影响。
安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
安装在保温管道上的各类手动阀门，手柄均不得向下。
阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
四、H44Y-904L不锈钢止回阀产品主要结构尺寸
| 通径DN | L | D | D1 | D2 | D6 | b | Z一φd | H | WT(Kg) |
| H41H一40 H41Y一40 H41Y一40P H4lY一40R H41Y一401 | |||||||||
| 15 | 130 | 95 | 65 | 45 | 40 | 16 | 4一φ14 | 100 | 4 |
| 20 | 150 | 105 | 75 | 55 | 51 | 16 | 4一φ14 | 105 | 5．5 |
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 4一φ14 | 120 | 6 |
| 32 | 180 | 135 | 100 | 78 | 66 | 18 | 4一φ18 | 130 | 12 |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 4一φ18 | 135 | 14 |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 4一φ18 | 149 | 18 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 8一φ18 | 160 | 27 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 8一φ18 | 169 | 36 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 8一φ23 | 194 | 50 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 8一φ25 | 225 | 75 |
| 120 | 480 | 300 | 250 | 218 | 204 | 30 | 8一φ25 | 255 | 119 |
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 12一φ30 | 305 | 217 |
| 250 | 730 | 445 | 385 | 345 | 313 | 42 | 12一φ34 | 360 | 365 |
| 300 | 850 | 510 | 450 | 408 | 364 | 46 | 12一φ34 | 415 | 310 |
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的H44Y-904L不锈钢止回阀产品，请您根据H44Y-904L不锈钢止回阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
