  • 截止阀
  • 美标波纹管截止阀
  • WJ41H
  • WJ41H-美标波纹管截止阀
  • 146
奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多WJ41H-美标波纹管截止阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!

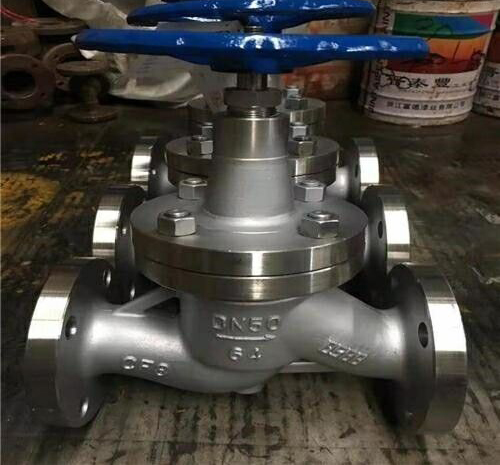

一、WJ41H-美标波纹管截止阀产品简述
用波纹管作为阀杆密封元件,可使阀杆部位无泄漏,以防止介质外漏的截止阀。没有流体流失提高了使用能源效率增加生产设备安全性减少了维护费用及频繁的维护保养降低经营成本,还提供了清洁安全的工作环境。适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。截止阀用于公称压力150LB-300LB,连接法兰采用ANSI B16.5标准,在高温情况下,阀杆不与介质接触,确保阀杆零泄漏。同时保证足够的强度和韧性,可以开关上万次。手轮采用人体工程学设计,使用寿命更长,操作轻松便捷。
二、WJ41H-美标波纹管截止阀产品工作原理
截止阀内部采用波纹管结构,不锈钢的波纹管下端焊接在阀杆上,以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏,波纹管焊于阀杆保持稳定的运行性能,避免由于阀塞振动引起阀杆振动。三、WJ41H-美标波纹管截止阀产品主要性能参数
结构形式BB-BG-OS & Y
驱动方式手动
电动
设计标准ASME B16.10、BS1873
结构长度ASME B16.10
连接法兰ASME B16.5
试验和检验API598

四、WJ41H-美标波纹管截止阀产品主要结构参数
口径mm1520253240506580100125150200250300350
in1/23/4111/411/2221/234568101214
L108117127140165203216241292356406495622698787
H241241241280286368387400457520609698762876990
W120140140180200220260280300320340400450450450

上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的WJ41H-美标波纹管截止阀产品,请您根据WJ41H-美标波纹管截止阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
