奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多GIQ-气动真空蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

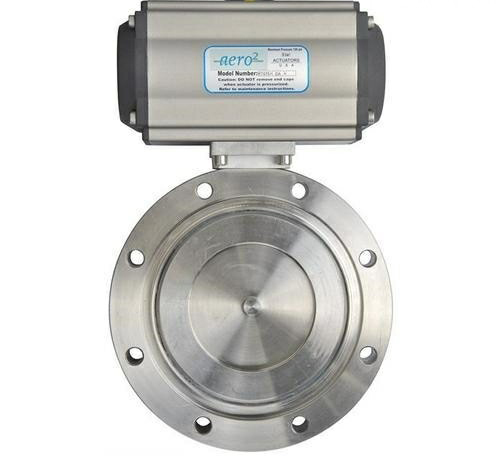

一、GIQ-气动真空蝶阀产品简介
的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动。从而达到接通或切断真空管路中气流的目的，是目前一种新型的气动执行器控制的气动蝶阀，分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。适用的工作介质为空气和非腐蚀性气体。
二、GIQ-气动真空蝶阀产品主要性能参数
三、GIQ-气动真空蝶阀产品主要结构尺寸
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的GIQ-气动真空蝶阀产品，请您根据GIQ-气动真空蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、GIQ-气动真空蝶阀产品简介
的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动。从而达到接通或切断真空管路中气流的目的，是目前一种新型的气动执行器控制的气动蝶阀，分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。适用的工作介质为空气和非腐蚀性气体。
二、GIQ-气动真空蝶阀产品主要性能参数
| 适用范围(Pa) | 105～1.3x10-5 |
| 阀门漏率(Pa.L/S) | ≤1.3x10-6 |
| 介质温度（℃） | -25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶) |
| 气源压力（MPa） | 0.4～0.6 |
| 法兰标准 | JB919 |
| 安装位置 | 任意 |
| 电源电压 | 标准出厂：AC220V/50Hz 特殊定：AC110V；DC24V；DC12V等 |
| 信号反馈 | 标准出厂：不带反馈信号 特殊定：磁性开关DV/AC5～240V |
三、GIQ-气动真空蝶阀产品主要结构尺寸
| 型号 | 通径(DN) | D | Do | B | H | L | n-ΦC |
| -100 | 100 | 170 | 145 | 30 | 220 | 140 | 4-Φ12 |
| -150 | 150 | 220 | 195 | 35 | 272 | 164 | 8-Φ12 |
| -200 | 200 | 275 | 250 | 40 | 330 | 190 | 8-Φ12 |
| -250 | 250 | 330 | 300 | 45 | 335 | 190 | 8-Φ14 |
| -300 | 300 | 380 | 350 | 55 | 426 | 247 | 8-Φ14 |
| -400 | 400 | 500 | 465 | 60 | 520 | 308 | 8-Φ18 |
| -500 | 500 | 600 | 565 | 80 | 643 | 378 | 12-Φ18 |
| -600 | 600 | 710 | 670 | 100 | 760 | 524 | 12-Φ21 |
| -800 | 800 | 920 | 880 | 130 | 962 | 648 | 20-Φ21 |
