奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多DSBP741X-单膜片低阻力倒流防止器相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

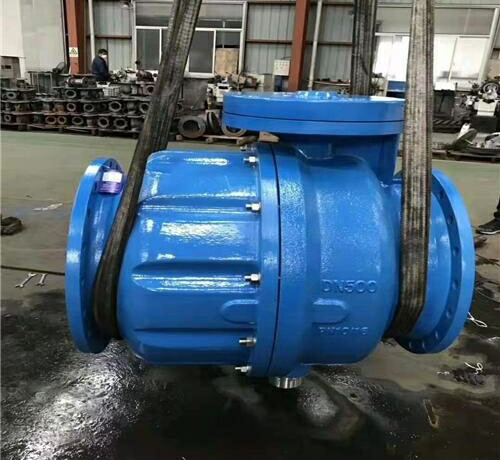

一、DSBP741X-单膜片低阻力倒流防止器产品简介
设计结构单膜片，低阻力，由主阀体+副阀体+活塞+阀杆四部分组成，用于城市供水等供水单位一般污染单位供水时严格限定管道中的压力水只能单向流动的水力控制组合装置，它的功能是在任何工况下防止管道中的介质倒流或者虹吸倒流，达到避免倒流污染的目的。
二、DSBP741X-单膜片低阻力倒流防止器产品主要工作原理
低阻力倒流防止器工作原理是流体由高能量向低能量传递，保持P1>P2（既安全值ΔP>0）是防止介质倒流的是否安全可靠的必要条件。是利用介质流过水头损失而减压，使进口压力高于泄水阀腔的压力，这个压力ΔP控制泄水阀的关闭，保证低阻力倒流防止器正常供水。安全值ΔP（通过特有的弹簧微调机构可调）定为0.008MPa，一旦小于该安全值，介质处于倒流的临界状态，这时泄水阀的弹簧自动开启泄水阀，将阀腔内倒流水排出管外，同时泄水阀采用双流道结构，保证了在泄水的同时，大量空气补入阀腔，形成空气隔断，杜绝了介质倒流。并有效地防止虹吸倒流。这时泄水阀阀腔压力下降，当ΔP达到设定安全值时，泄水阀自动关闭。
三、DSBP741X-单膜片低阻力倒流防止器产品主要特点
1结构更加紧凑,尺寸短,体积小,倒流低,噪音小,在经济流速下正常工作水损为1.3-2.5米。
2.泄水阀的精度与泄水压力可调,使其受管道压力波动干扰少,启闭安全可靠,没有非正常排水现象。
3.单膜片设计,膜片等关键部件的久经考验的可靠性.使其质量优于普通的低阻力倒流防止器。
4.两级止回阀的*流道设计,流阻小,启闭速度快,可有效防止背压突然升高对阀门及管道的破坏,限制压力水倒流或虹吸倒流,具有静音功能,有效处长阀门使用寿命。
5.人性化设计,产品可水平或立式安装,在线测试,在线检修。
四、DSBP741X-单膜片低阻力倒流防止器产品主要部件材质
序号零件名称材质序号零件名称材质序号零件名称材质
1泄水接头30411弹簧座30421六角螺母304
2泄水弹簧30412弹簧30422膜片下压板304
3泄水阀座30413O型圈EPDM23膜片EPDM
4O型圈EPDM14阀杆30424膜片上压板304
5导叶螺母30415后止回阀阀座30425六角螺母304
6隔套PTFE16后止回阀阀盘304+EPDM26阀盖QT450-10
7泄水阀瓣30417O型圈EPDM27内六角螺钉304
8主阀体QT450-1018副阀体QT450-1028六角螺丝304
9前止回阀阀座30419O型圈EPDM29橡胶垫EPDM
10前止回阀阀盘304+EPDM20双头螺栓304

五、DSBP741X-单膜片低阻力倒流防止器产品主要结构尺寸

公称通径
长度
连接尺寸（标准值）

0.6MPa
1.0MPa
1.6MPa
2.5MPa

100
298
210
170
4-18
220
180
8-18
220
180
8-18
235
190
8-22

125
303
240
200
8-18
250
210
8-18
250
210
8-18
270
220
8-26

150
364
265
225
8-18
285
240
8-22
285
240
8-22
300
250
8-26

200
470
320
280
8-18
340
295
8-22
340
295
12-22
360
310
12-26

250
530
375
335
12-18
395
350
12-22
405
355
12-26
425
370
12-30

300
580
440
395
12-22
445
400
12-22
460
410
12-26
485
430
16-30

350
690
490
445
12-22
505
460
16-22
520
470
16-26
555
490
16-33

400
770
540
495
16-22
565
515
16-26
580
525
16-30
620
550
16-36

上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的DSBP741X-单膜片低阻力倒流防止器产品，请您根据DSBP741X-单膜片低阻力倒流防止器参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
