奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多ZQ648TC-气动陶瓷库顶切换阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

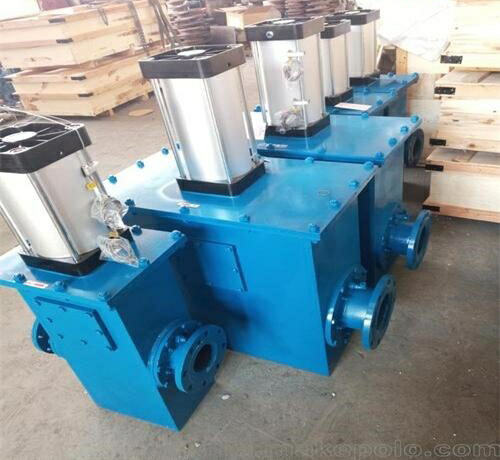

一、ZQ648TC-气动陶瓷库顶切换阀产品简介
安装在料仓顶部，作为输送管线料仓间切换之用，具有切换方便，密封性好，结构紧凑，占地空间小的优点，是气力输送系统中重要的部件。库顶切换阀采用冲气式密封圈，，阀门启闭时，阀芯与密封圈之间无接触，当阀门切换完成后，密封圈充气实现弹性变形进行密封。该阀设有到位开关，并可将开关信号送入PLC，进行远程控制；密封圈具有检测压力开关，可智能检测密封圈是否失效破损；该阀采用气缸驱动，切换方便迅速。
二、ZQ648TC-气动陶瓷库顶切换阀产品工作原理
气动库顶切换阀需要进行换位转换时，密封圈放气回弹，气缸的活塞带动阀芯向上移动，当阀芯动作到位后，密封圈内充气变形与阀芯密封面接触实现密封，此时库顶转换阀处于工作状态，完成通道向通道的转换工作，此时介质流向通过输送管的短管和阀芯通道，落入另一个灰库，流通方向为90度。阀体前后门上均揩油观察孔，有利于观察阀芯在阀体内远行状况并及时清除卡涩等。
三、ZQ648TC-气动陶瓷库顶切换阀产品主要部件材质
四、ZQ648TC-气动陶瓷库顶切换阀产品主要结构尺寸
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZQ648TC-气动陶瓷库顶切换阀产品，请您根据ZQ648TC-气动陶瓷库顶切换阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、ZQ648TC-气动陶瓷库顶切换阀产品简介
安装在料仓顶部，作为输送管线料仓间切换之用，具有切换方便，密封性好，结构紧凑，占地空间小的优点，是气力输送系统中重要的部件。库顶切换阀采用冲气式密封圈，，阀门启闭时，阀芯与密封圈之间无接触，当阀门切换完成后，密封圈充气实现弹性变形进行密封。该阀设有到位开关，并可将开关信号送入PLC，进行远程控制；密封圈具有检测压力开关，可智能检测密封圈是否失效破损；该阀采用气缸驱动，切换方便迅速。
二、ZQ648TC-气动陶瓷库顶切换阀产品工作原理
气动库顶切换阀需要进行换位转换时，密封圈放气回弹，气缸的活塞带动阀芯向上移动，当阀芯动作到位后，密封圈内充气变形与阀芯密封面接触实现密封，此时库顶转换阀处于工作状态，完成通道向通道的转换工作，此时介质流向通过输送管的短管和阀芯通道，落入另一个灰库，流通方向为90度。阀体前后门上均揩油观察孔，有利于观察阀芯在阀体内远行状况并及时清除卡涩等。
三、ZQ648TC-气动陶瓷库顶切换阀产品主要部件材质
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 主阀体 | Q235A | 7 | 密封圈 | PPL |
| 2 | 侧阀体 | Q235A | 8 | 阀芯 | ECB |
| 3 | 下料斗 | Q235A | 9 | 阀盖 | Q235A |
| 4 | 内六角螺钉 | 25# | 10 | 双头螺柱 | 25# |
| 5 | 弹簧 | 17-4 | 11 | 螺母 | 2H |
| 6 | 阀座 | WCB | 12 | 气缸 |
四、ZQ648TC-气动陶瓷库顶切换阀产品主要结构尺寸
| DN | D | D1 | D2 | C | H | Z-d | L | G |
| 100 | 215 | 180 | 155 | 20 | 737 | 8-Φ18 | 360 | 248 |
| 125 | 245 | 210 | 185 | 24 | 775 | 8-Φ18 | 600 | 300 |
| 150 | 280 | 240 | 210 | 24 | 837 | 8-Φ23 | 650 | 320 |
| 175 | 310 | 270 | 240 | 26 | 915 | 8-Φ23 | 650 | 340 |
| 200 | 335 | 295 | 265 | 26 | 1007 | 8-Φ23 | 640 | 360 |
| 225 | 365 | 325 | 295 | 28 | 1110 | 8-Φ23 | 640 | 370 |
| 250 | 390 | 350 | 320 | 28 | 1245 | 8-Φ23 | 640 | 385 |
