奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Z644TC-气动陶瓷双闸板阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

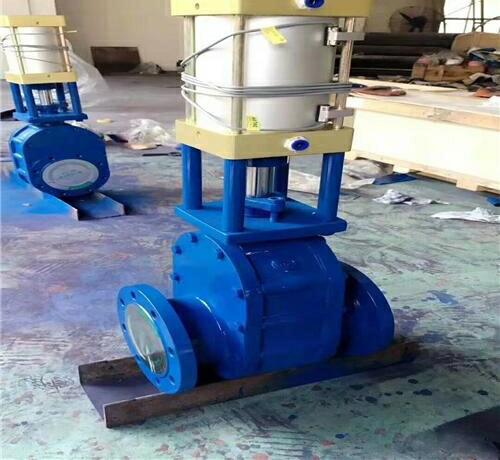

一、Z644TC-气动陶瓷双闸板阀产品简介
是闸阀的升级产品，内衬采用工程陶瓷材料，阀体阀盖采用WCB碳钢件及无缝钢管焊接，填料采用硬密封，耐磨性好。气锁陶瓷出料阀采用上装式结构，在高压、大口径条件下减少了阀体自身的连接螺栓，增强了阀门的可靠性且能克服系统自重对阀门正常工作的影响。广泛应用于煤化工、石油化工、橡胶、造纸、制药等管道中作介质的分流合流或流向切换装置。
二、Z644TC-气动陶瓷双闸板阀产品主要特点
1、闸板、闸座和流道部位，使用高性能的结构陶瓷制造，耐磨损、寿命长。
2、平行双闸板设计，两闸板用弹簧撑开，使闸板与阀座始终紧密贴合，既可擦除密封面上的结垢，又可保证密封效果。
3、阀门关闭的过程中阀板可自旋。这样就实现了密封副均匀磨损，显著提高使用寿命。
4、三段式阀体，更换内部陶瓷配件方便，易于维修。
三、Z644TC-气动陶瓷双闸板阀产品主要部件材质
四、Z644TC-气动陶瓷双闸板阀产品主要应用规范
五、Z644TC-气动陶瓷双闸板阀产品主要结构尺寸
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z644TC-气动陶瓷双闸板阀产品，请您根据Z644TC-气动陶瓷双闸板阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、Z644TC-气动陶瓷双闸板阀产品简介
是闸阀的升级产品，内衬采用工程陶瓷材料，阀体阀盖采用WCB碳钢件及无缝钢管焊接，填料采用硬密封，耐磨性好。气锁陶瓷出料阀采用上装式结构，在高压、大口径条件下减少了阀体自身的连接螺栓，增强了阀门的可靠性且能克服系统自重对阀门正常工作的影响。广泛应用于煤化工、石油化工、橡胶、造纸、制药等管道中作介质的分流合流或流向切换装置。
二、Z644TC-气动陶瓷双闸板阀产品主要特点
1、闸板、闸座和流道部位，使用高性能的结构陶瓷制造，耐磨损、寿命长。
2、平行双闸板设计，两闸板用弹簧撑开，使闸板与阀座始终紧密贴合，既可擦除密封面上的结垢，又可保证密封效果。
3、阀门关闭的过程中阀板可自旋。这样就实现了密封副均匀磨损，显著提高使用寿命。
4、三段式阀体，更换内部陶瓷配件方便，易于维修。
三、Z644TC-气动陶瓷双闸板阀产品主要部件材质
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 阀体 | WCB | 6 | 中阀体 | WCB |
| 2 | 阀座 | 结构陶瓷 | 7 | 填料 | 柔性石墨 |
| 3 | 阀板 | WCB+结构陶瓷 | 8 | 填料压盖 | WCB |
| 4 | 阀板座 | WCB | 9 | 支柱 | 25# |
| 5 | 螺母 | 25# | 10 | 气动装置 | 成品件 |
四、Z644TC-气动陶瓷双闸板阀产品主要应用规范
| 设计与制造 | GB/T 12224 | |
| 连接端尺寸 | 结构长度 | 厂商标准 |
| 法兰尺寸 | JB/T 79.1 | |
| 检验与试验 | GB/T 9092 | |
| 材料 | 碳钢 | GB/T 12229 |
| 不锈钢 | Gb/T 12230 | |
| 标志 | Gb/T 12220 | |
| 供货 | Gb/T 12252 |
五、Z644TC-气动陶瓷双闸板阀产品主要结构尺寸
| DN | D | K | d | b | Z-Φd | L | H | FQGA |
| 50 | 160 | 125 | 100 | 15 | 4-Φ18 | 215 | 470 | 80x65 |
| 65 | 185 | 145 | 118 | 15 | 4-Φ18 | 235 | 520 | 80x85 |
| 80 | 200 | 160 | 132 | 15 | 8-Φ18 | 240 | 578 | 100x100 |
| 100 | 220 | 180 | 156 | 16 | 8-Φ18 | 245 | 746 | 125x120 |
| 125 | 250 | 210 | 185 | 16 | 8-Φ18 | 250 | 825 | 125x145 |
| 150 | 285 | 240 | 210 | 18 | 8-Φ22 | 275 | 920 | 160x170 |
| 175 | 310 | 270 | 240 | 18 | 8-Φ22 | 270 | 1015 | 200x205 |
| 200 | 340 | 295 | 266 | 20 | 8-Φ22 | 345 | 1120 | 200x230 |
